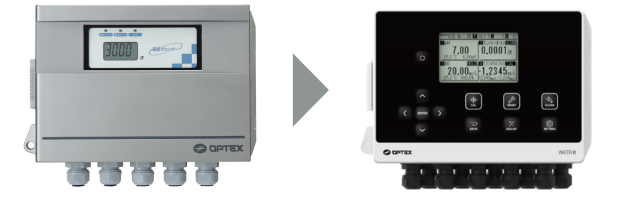

ユニバーサル変換器 SC-U1

さまざまな水質測定機器を1台で対応
操作性と拡張性を向上させたユニバーサル変換器

製品名	価格
SC-U1	ー

主な特長
仕様・外形寸法図
よくあるご質問

主な特長

1台でさまざまな水質項目を測定でき、システム拡張性を向上させた変換器

直感的で分かりやすい操作性

イメージしやすいアイコン付き操作ボタンと表示画面により、誰でも簡単に設定することができます
暗い場所でもはっきり見える操作パネルとモニター画面

使い勝手の良い端子台と分かりやすい配線

スクリューレス端子台

色で配線色を確認でき誤配線を防ぐカラー銘板付き端子台

WATER it データマネジメントサービスとの連携で水質管理業務をスマート化

WATER it データマネジメントサービスの詳細はこちら
（特別サイトが開きます）

接続可能検出器

濁度計(透過光方式) TC-3000-Dシリーズ

●濁度チェックをもっと簡便コンパクトに
●さまざまな現場に対応できる幅広い測定範囲と3段階の表示分解能
　・0.0～99.9度：0.1度
　・100～499度：1度
　・500～3000度：5度
●ワイパー洗浄装置内蔵
●耐久性に優れたサファイアガラス採用
●手のひらサイズのコンパクト設計

濁度計 (散乱光方式) TSC-10-D

●投げ込み式で低濁度チェック
●最小表示分解能0.01NTU、より細かい濁度の確認が可能
●ワイパー洗浄装置内蔵
●耐久性に優れたサファイアガラス採用
●手のひらサイズのコンパクト設計

高感度濁度計(90度散乱光方式) TC-Mi-A

●ユニバーサル変換器 SC-U1接続タイプ
●飲み水レベルの濁りを測定
●結露防止機能搭載の低濁度チェッカー
●ユニバーサル変換器との組み合わせでシステムを拡張

SS計(透過光方式) TS-1000-Dシリーズ

●SS計に透視度機能を搭載
●設置場所を選ばない手のひらサイズ
●ワイパー洗浄方式で抜群の洗浄効果
●検出窓に耐久性に優れたサファイアガラス採用
●海水仕様もラインアップ

SS計(散乱光方式) TS-Mx-D

●ばっき槽のMLSS監視、原水・処理過程のSS監視に
●最大50,000mg/Lの測定範囲
●ワイパー洗浄方式で抜群の洗浄効果
●検出窓に耐久性に優れたサファイアガラス採用
●設置場所を選ばない手のひらサイズ

濁色度計（2光路2波長透過光方式） TDC-Mi

●濁度と色度を同時に連続測定
●ワイパー洗浄装置内蔵、洗浄間隔は10～1440分まで10分刻みで設定、強制洗浄、洗浄OFFも可能（ユニバーサル変換器SC-U1から設定）
●電気式除湿器を標準装備、除湿剤の交換が不要で多湿な屋内環境でも安心して使用可能
●濁度は0.00～20.0度、色度は0.0～50.0度まで計測可能
●上水・簡易専用水道の管末管理に最適、排水用途でも使用可能

蛍光式溶存酸素計（DO計）DOS-20

●隔膜式に比べて取り扱いが簡単。メンテナンス負荷を軽減
●耐腐食性樹脂ハウジング採用

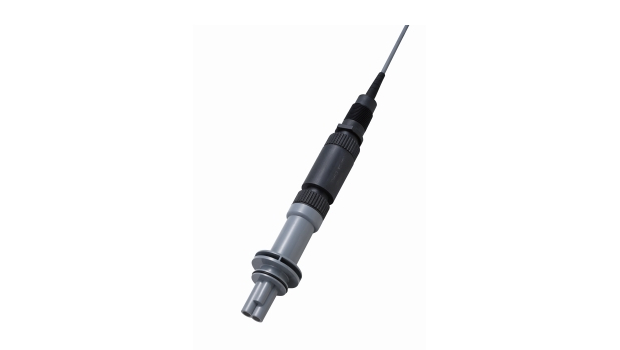

pH計(pHセンサー) SE-pH-D

●排水でも上水でも、あらゆる現場で利用可能なメンテナンス性に優れたpH計
●簡単なクイック式交換電極

ORP計(ORPセンサー) SE-ORP-D

●排水でも上水でも、あらゆる現場で利用可能なメンテナンス性に優れたORP計
●簡単なクイック式交換電極

導電率計 SE-Cond-D

●河川水や工場で使用される水溶液などの導電率の測定に
●メンテナンス性に優れた導電率計
●簡単なクイック式交換電極採用で工具や再配線を必要とせずに簡単に交換可能

オプション

アナログ入力・出力拡張ボード

SC-U-EB2

SC-U1に取り付けることで、アナログ式のpH/ORP電極を2チャンネル、4-20mA出力を2チャンネル追加可能
入力仕様：
pH複合電極センサー・ORP複合電極センサー
温度素子 Pt1000、Cu500/25℃
出力仕様：
信号出力 2チャンネル4-20mA(低後負荷600Ω以下)

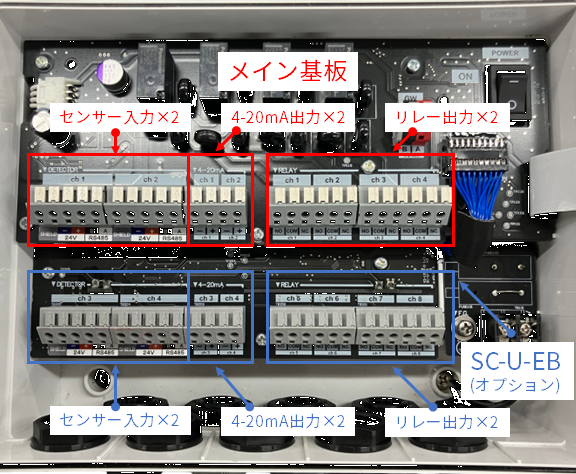

センサー入力拡張・出力拡張ボード

SC-U-EB

SC-U1に取り付けることで、センサーを2チャンネル、4-20mA出力を2チャンネル、リレー出力を4チャンネル追加可能
入力仕様：
センサー 2チャンネル
出力仕様：
信号出力 2チャンネル4-20mA(低後負荷600Ω以下)
リレー出力 4チャンネル無電圧C接点(容量AC240V 1A 低後負荷)

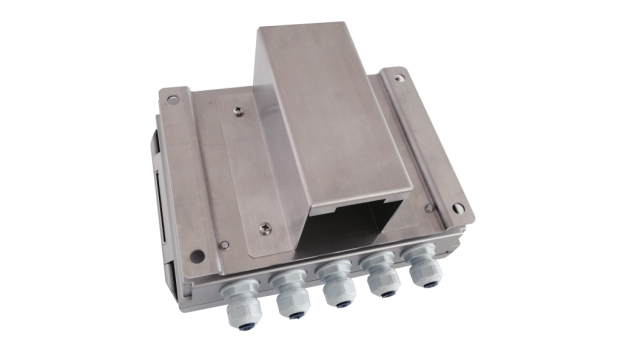

フードキット

TP-FK2

変換器への直射日光・防雨・外的衝撃を軽減

ポールスタンション

PS-1

変換器設置用50Aポール

ポールスタンション固定金具

PS-TK

変換器をフードキットなしでポールスタンションに固定する際に使用

PDFファイル、DXFファイル等のダウンロードはこちら

仕　様

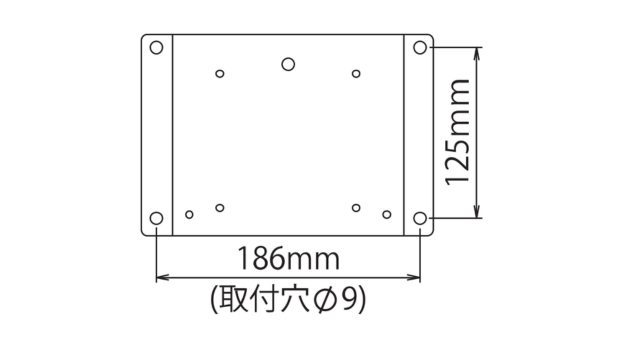

外形寸法図

型式	SC-U1
電源電圧	AC100～240V ± 10% 50/60Hz
消費電力	センサー1台接続時：20VA以下（通常時）、最大35VA
	センサー2台接続時：25VA以下（通常時）、最大40VA
	センサー4台接続時（SC-U-EB使用時）：30VA以下（通常時）、最大50VA（アナログ信号出力20mA）
出力	信号出力：2チャンネル SC-U-EB使用時：4チャンネル 4-20mA（抵抗負荷600Ω以下）
出力	リレー出力：4チャンネル SC-U-EB使用時：8チャンネル無電圧C接点（容量AC240V 1A抵抗負荷）
入力	センサー：2チャンネル SC-U-EB使用時：4チャンネル
入力	ゲートウェイ：1チャンネル
使用周囲温度	-20～+50°C　湿度95%Rh 以下（直射日光を避けること）
主要材質	ポリカーボネート
寸法	H × W × D = 約162 × 240 × 109 mm
質量	約1.8Kg（取付金具含む）
保護等級	防噴流形（IP65）
オプション	アナログ拡張ボード：SC-U-EB2 センサー入力拡張・出力拡張ボード：SC-U-EB ゲートウェイ:SC-AG1 フードキット:TP-FK2 ポールスタンション：PS-1ポールスタンション固定金具：PS-TK

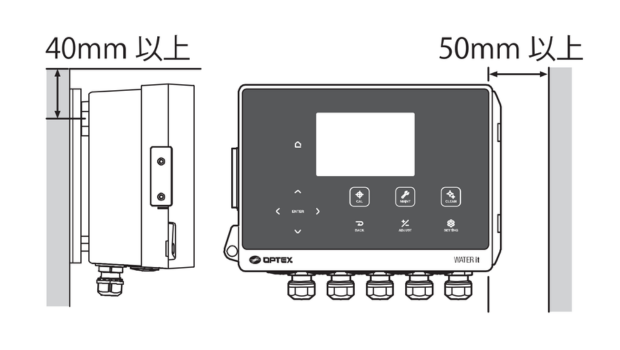

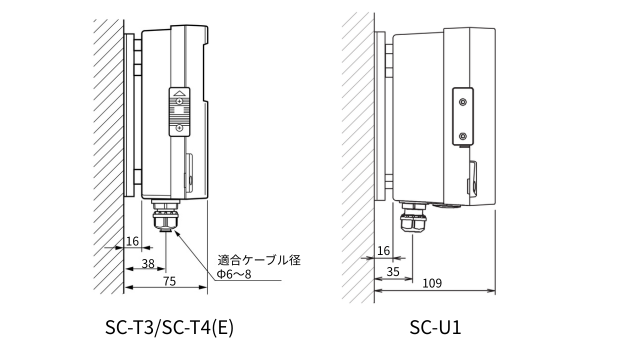

SC-U1 外形寸法図 H × W × D = 約162 × 240 × 109 mm

よくあるご質問

4–20 mAが出力されません。出荷時は出力がOFFですか？

出荷時は4–20 mA出力がOFFです。
SC–U1では、計測値が表示されていても、出力は自動で有効にならないためです。
設定方法は動画で確認できます。

▼ 設定方法を動画で見る

表示項目を変えたら4–20 mA出力・リレー出力がOFFになりました。故障ですか？

故障ではありません。
表示項目を変更すると、関連する4–20 mA出力・リレー出力・送信設定は自動的にOFFにリセットされます。
これは、表示している計測項目が変わったときに、SC-U1の出力に接続している制御機器や設備が意図しない条件で動作しないようにするための仕様です。

リレー出力は N.O.／N.C.を切り替えできますか？: 切り替えることはできません。
ただし、自己診断出力をリレーに割り当てた場合のみN.O./N.C.が反転します。

設定や校正の操作中に、測定値が「HOLD」と表示されます。異常ですか？: 異常ではありません。
設定・校正・洗浄・メンテナンス中は、自動で測定値を保持（HOLD）します。

ヒステリシスの値はどのように設定すべきですか？: ヒステリシスは「警報レベル」と「解除したい値」の差を設定します。

注意
解除値そのものを入力しないようにしてください。

例：pHのLow Alarm（下限トリガ）の場合

・警報レベル：6.5 pH
・警報を解除したい値：7.0 pH

この場合、ヒステリシス設定値は
7.0 − 6.5 = 0.5 pH
となります。

ゲートウェイなしでSC-U1を使用できますか？: 単体でも使用できます。

注意
ただし「日時表示」「クラウド通信」は利用できません。
