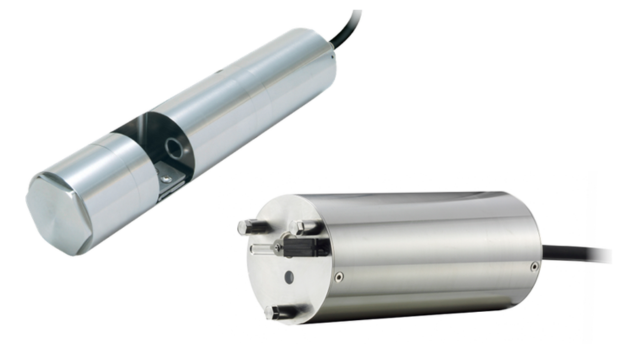

SS計(散乱光方式) TS-Mx-D
- TS-Mx-D
●ばっき槽のMLSS監視、原水・処理過程のSS監視に
●最大50,000mg/Lの測定範囲
●ワイパー洗浄方式で抜群の洗浄効果
●検出窓に耐久性に優れたサファイアガラス採用
●設置場所を選ばない手のひらサイズ
主な特長
 |
最大50,000mg/Lの広い測定範囲 ばっき槽のMLSS監視、原水・処理過程のSS監視に活用いただけます。 |
 |
付帯設備不要、ワイパー洗浄装置標準搭載 確実に汚れが取れ、１ヶ月に１度窓面を確認・清掃するだけの簡単メンテナンスで手間がかかりません。 |
 |
サファイアガラスでらくらく掃除 傷つきにくいサファイアガラスを光学窓に採用。メンテナンスの際、窓面をゴシゴシ丸洗いしても大丈夫です。 |
 |
設置場所を選ばないコンパクトサイズ 手のひらサイズのコンパクト設計なので、設置場所を選ばず、簡単に取付できます。 |
設置
推奨設置方法
※2 センサーケーブルは、パイプに結束バンドで止めてください。
※3 センサーは、水位が変動しても、水面下に浸かるように取り付けてください。
※4 パイプ(25A)等は汎用品をご用意ください。
センサーケーブルの延長
センサーケーブルは標準9mです。延長するときは以下を参考にしてください。
ケーブル延長時はプルボックス等での接続をお勧めします。
ユニバーサル変換
表示項目
SC-U1の表示部に表示するSSの単位を確認できます。
オプション
取付アタッチメント
TA-3
水流が速い場合などに、検出器が壁面・施設機器に当ったり、回転したりすることを防ぐのにパイプに固定して使用
適合パイプ：配管用ステンレス鋼管25A（外径34mm）
材質：SUS304
※取り付け用のパイプはお客様でご用意ください。

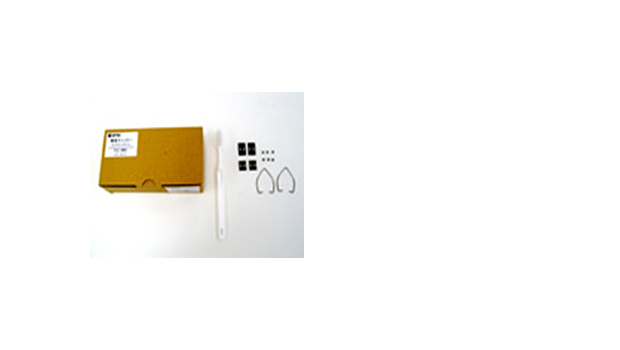

メンテナンスキット
TSC-MK
ワイパー洗浄装置の交換ブレード
※１年に１度を目安に交換
構成品
●ワイパーブレード×2
●ブレードステイ×2
●取付ねじ×6
●清掃用ブラシ×1
●吊り下げ金具×2
●取扱説明書×1
仕様
外形寸法図
| 型式 | TS-Mx-D |
|---|---|
| 測定範囲 | 0 ～ 50000mg/L( カオリン) |
| 表示分解能 | 0 ～ 50000mg/L：10mg/L |
| 洗浄装置 | ワイパー洗浄装置 |
| 使用温度範囲 | 0 ～ 40°C（凍結しないこと） |
| 主要材質 | SUS316L、サファイアガラス、フッ素ゴム、EPDM、PVC（ケーブル） |
| 寸法 | Φ48 × 133mm |
| 質量 | 約1.1kg |
| 保護構造 | IP68 水深2m 以内( 水中形) |
| センサーケーブル長 | 9m |
| オプション | 取付アタッチメント(TA-3)、メンテナンスキット(TSC-MK) |
記載内容は性能改良のため、予告なしに変更する場合があります。
単位（mm）
