蛍光式溶存酸素計（DO計）DOS-20

DOS-20

●隔膜式に比べて取り扱いが簡単。メンテナンス負荷を軽減
●耐腐食性樹脂ハウジング採用

主な特長

耐腐食性樹脂ハウジング
隔膜式に比べてメンテナンス負荷軽減

活用事例

溶存酸素とは

ユニバーサル変換器

SC-U1

さまざまな水質計を1台で対応
操作性と拡張性に優れたユニバーサル変換器
■センサー入力2チャンネル
　オプション拡張ボード増設時：最大入力数4チャンネル
■4-20mA出力2チャンネル
　センサー測定値を4-20mAで出力。
　オプション拡張ボード増設時：最大出力数4チャンネル
■リレー出力4チャンネル
　警報レベルを設定し、測定値が設定値を超えたときに出力
　回転灯や制御盤などとの連動可能
　オプション拡張ボード増設時：最大出力数8チャンネル
■屋外使用可能な防水構造（IP65）
　さまざまな現場に対応する高い防水構造

システムイメージ図

オプション

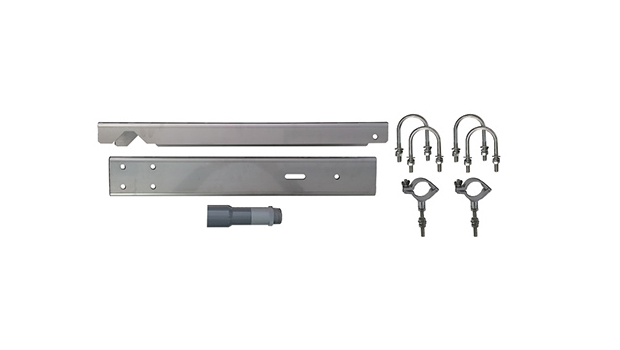

DO計取付アタッチメント

DA-1

流速の速い設置場所などで使用
※塩ビパイプVP-40はお客様にてご用意ください。

DO計取付アダプター

DA-1AP

塩ビパイプにDOS-20を接続する場合、パイプと溶存酸素計の間に使用
※塩ビパイプVP-40はお客様にてご用意ください。

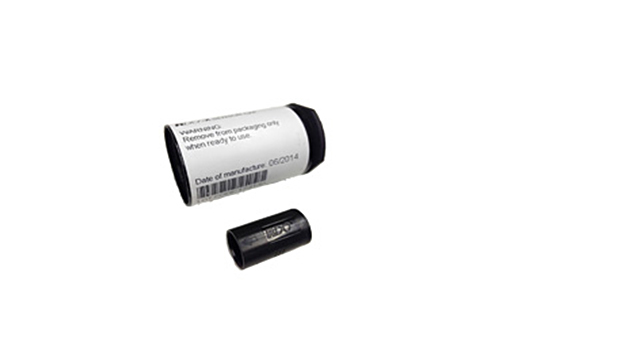

交換用センサーキャップ

DOS-CP

1年を目安に交換していただく消耗品

設置例

DO計取付アタッチメント（DA-1）

使用オプション
・DO計取付アタッチメント（DA-1）
・ポールスタンション（PS-1）

①ポールスタンション（PS-1）材質:SUS304
②塩ビパイプ（VP-40)　※お客様にてご用意ください
③パイプハンガー（40A)
④金具
⑤4-Uボルト（50A×M10)材質:SUS304
⑥パイプ取付継ぎ手（1/4-11 1/2インチNPT おねじ/40A）材質:PVC

※DOセンサー取付アタッチメント（DA-1）には上記図面の③～⑥が含まれています。

PDFファイル、DXFファイル等のダウンロードはこちら

仕様
外形寸法図

型式	DOS-20
測定項目	溶存酸素濃度 (mg/L) 温度（°C）溶存酸素飽和率（％）酸素分圧（kPa）
測定範囲（表示分解能）	溶存酸素濃度：0.00 ～ 50.00mg/L(0.01mg/L) 温度：0.0 ～ 50.0°C (0.1°C ) 溶存酸素飽和率：0.0 ～ 200.0(0.1％ ) 酸素分圧：0.0 ～ 150.0kPa(0.1kPa)
測定精度	± 0.1mg/L(0 ～ 8mg/L) ± 0.2mg/L(8 ～ 20mg/L) 読み取り値の±10%(20 ～ 50mg/L)
応答速度	90% 応答：< 45秒 95% 応答：< 60秒 ( 測定水温：25°C )
使用温度範囲	0 ～ 50°C ( 凍結しないこと )
主要材質	ABS
寸法	Φ48 × 204mm
質量	約 850g( ケーブル 10m 含む )
保護構造	IP68 水深 200m 以内 ( 水中形 )
センサーケーブル長	10m
センサーキャップ交換頻度	センサー取付後 1 年ごと ( 目安 )
センサーキャップ保存期間	製造日から 2 年 ( 指定容器保管時 ) 保管温度：1 ～ 60°C
オプション	DO センサー取付アタッチメント (DA-1) DO センサー取付アダプター (DA-1AP) 交換用センサーキャップ (DOS-CP)
