IoT無線ユニット

アナログコンバーター

IoT無線ユニット アナログコンバーター

水質計測器やさまざまなセンサーのアナログ4-20mA出力を接続可能。
工場や河川の水質管理や各種施設の設備状況を簡単に遠隔モニタリングできます。

●通信方式
 Sigfox
●センサー入力形式
 アナログ4-20mA信号
●屋外設置可能
 防水性能IPX5

主な特長

既存の水質計測器やさまざまなセンサーのアナログ出力を接続することで、IoT対応の機器として今すぐ活用。水質管理や設備稼働状況の遠隔モニタリングをスムースに立ち上げることが可能です。

既存の計測器やセンサーを簡単にIoT化

既存のセンサーや計測器に「アナログコンバーター」を接続するだけで、設備の稼働状況などを遠隔モニタリングすることが可能です。

組み合わせ事例

アナログ4-20mA信号に対応の2ch入力

アナログコンバーター1台で水質測定機器や水位計など2系統のセンサー信号をSigfox経由でクラウドサーバーに転送できるため、機器コストを削減できます。

配線図
配線図

電源工事不要の電池駆動

電源工事不要で電池交換のメンテナンスも低減できます。リチウム電池採用により、送信間隔6時間で最大10年の長寿命。(条件:常温25℃)

IoT無線ユニット専用リチウム電池
IoT無線ユニット専用リチウム電池

屋外使用可能な防水構造(IPX5)

高い防水構造により屋外でも安心してご利用頂けます。さまざまなフィールドでIoTソリューションを実現できます。

Sigfoxサービスマップ

Sigfoxサービスマップはこちらよりご覧いただけます。

・Sigfoxサービスマップは、エリア内での通信を必ず保証するものではありません。
・エリア内でも周囲環境により通信できないことがあります。運用前に十分通信確認を行ってください。

活用事例

河川などの水位監視
水耕栽培の温度・湿度の管理

オプション

OWU BATTERY

IoT無線ユニット専用リチウム電池

OWU BATTERY

IoT無線ユニット(電池タイプ)用交換リチウム電池。

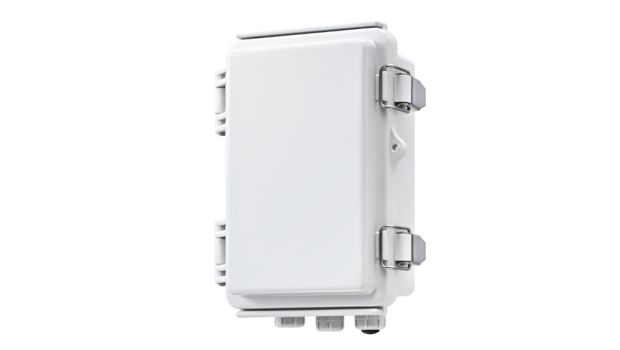

OWU-BB12

OWU電池ボックス

OWU-BB12

IoT無線ユニット(電池タイプ)に接続する専用電池ボックスです。
(電池別売。OWU-Battery12をお買い求めください。)
壁面やポールに設置する場合は、下記の部品を別途お買い求めください。
・壁面に設置する場合
 BFL-1
 CK-351
(タカチ電機工業製)
・ポールに設置する場合
 SSK-S1
(タカチ電機工業製)

OWU-Battery12

OWU電池ボックス用リチウム電池

OWU-Battery12

OWU-BB12用リチウム電池

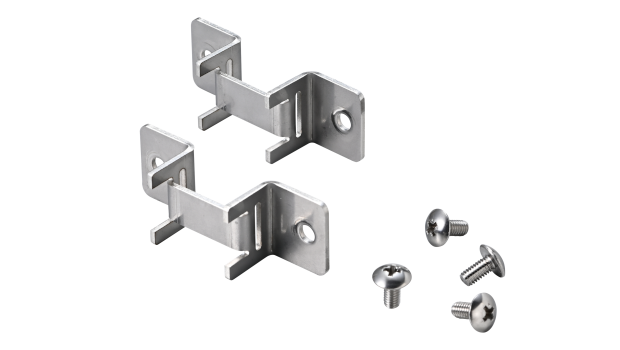

OWU-PA1

ポール取付金具セット

OWU-PA1

OWU-201Sをポールに取り付ける時に必要です。
ポール固定用ベルトPKB-10S(タカチ電機工業製)を別途お買い求めください。

承認図やカタログ、取扱説明書など詳細資料はこちら

  • 仕様

  • 外形寸法図

型番 OWU-201S
電源 専用リチウム電池
想定電池寿命 送信間隔時間 15min.=約 1年
                              1h=約 3年
                              6h=約10年(参考)
                            12h=約10年(参考)
(条件:常温25℃)
通信方式 Sigfox
認証 電波法認証
Sigfox Ready End Product Certification
入力仕様 アナログ4-20mA
入力範囲 +4mA~+20mA
入力インピーダンス 56Ω ±0.1%
変換精度 ±0.1%F.S.
表示LED イニシャル設定時:3回点滅
送信時:約0.5秒点灯
ローバッテリー時 / 電源電圧低下時:点滅
DIPスイッチ SW1 送信時 送信確認機能 / テスト送信
SW2 表示灯 非点灯 / 点灯
SW3 / SW4 送信間隔 15min. / 1h /6h 12h
動作環境 温度:-20°C~+60°C / 湿度:85%以下
保護等級 IPx5
サイズ W70×H134×D33 mm(本体 / 突起部除く)
取付方法 壁面取付:付属ビスにて取付
ポール取付:別途購入必要
(ポール取付金具セット OWU-PA1 他)
付属品 アンテナ、スパナ
壁面取付用ビス × 2本(呼び4×25)
専用リチウム電池(本体に内蔵)
※仕様は、改良のため予告なく変更することがありますがご了承ください。

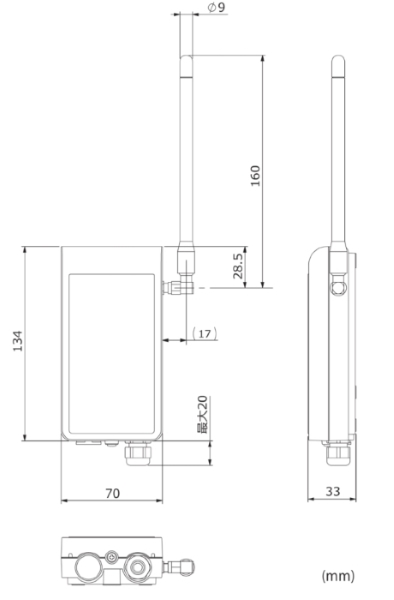

外形寸法図:OWU-201S
