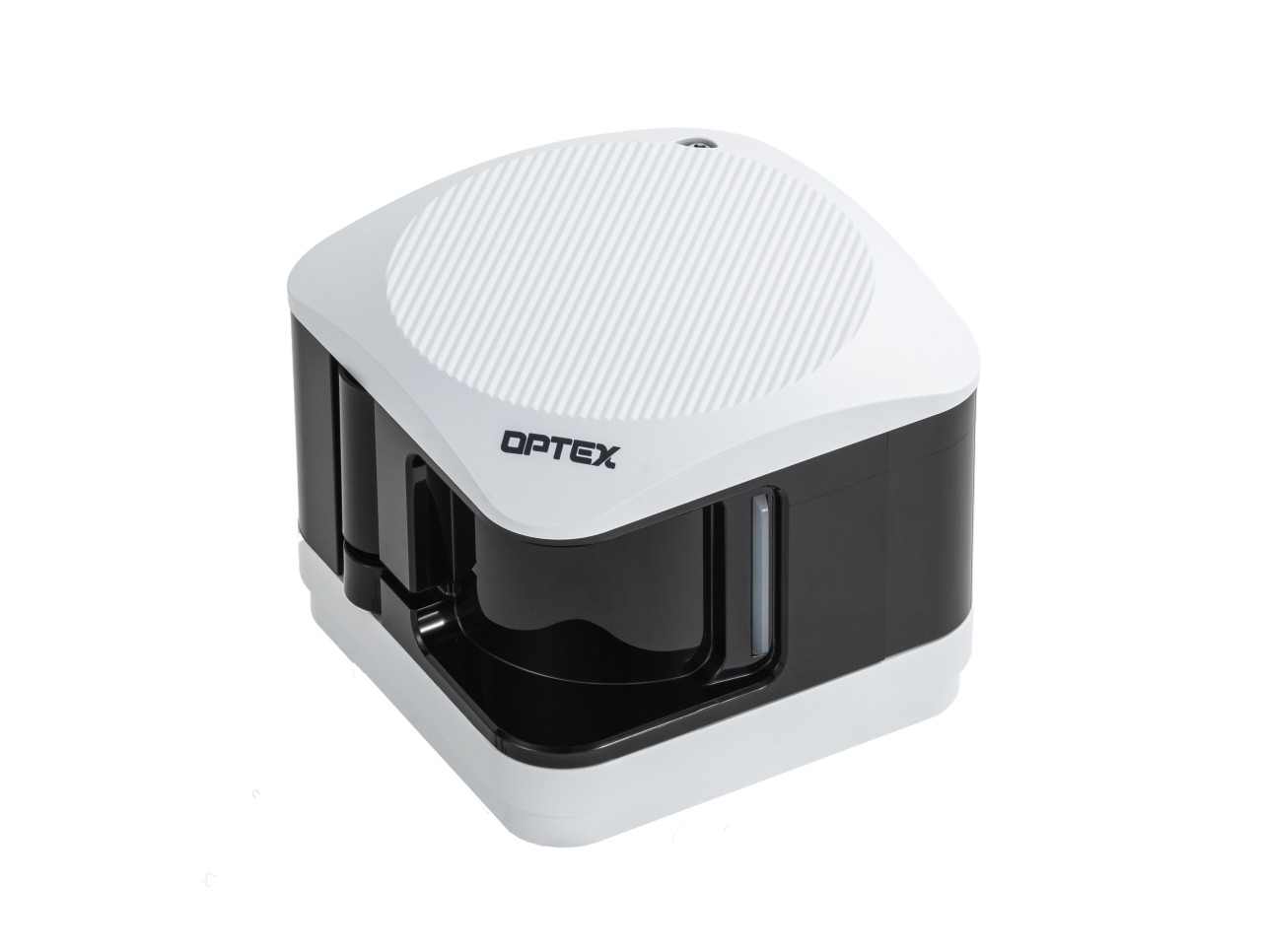

REDSCAN Lite
屋内侵入検知のための高度な性能を持つ2DLiDARセンサーです。設置やセットアップ手順を限りなく簡略化することで、トラブルシューティングに関連する設置コストやメンテナンスコストを大幅に削減できます。
| 製品名 | 価格 |
|---|---|
| RLS-1010L [10 x 10 m] | オープン価格 |
Redscan Liteは、物体のサイズ、センサーからの距離、速度を識別できる高性能レーザースキャンセンサーです。通常モードでは、1台のセンサーで10×10mの検知エリアをカバーし、屋内における堅牢な侵入検知システムを実現します。
Redscan Liteのために開発された「自動エリア補正」や「検知エリアの視覚化」などの新機能により、設置プロセスが大幅に改善されました。
設置補助機能
Laser Scanning Path Visualization
検知エリアの視覚化

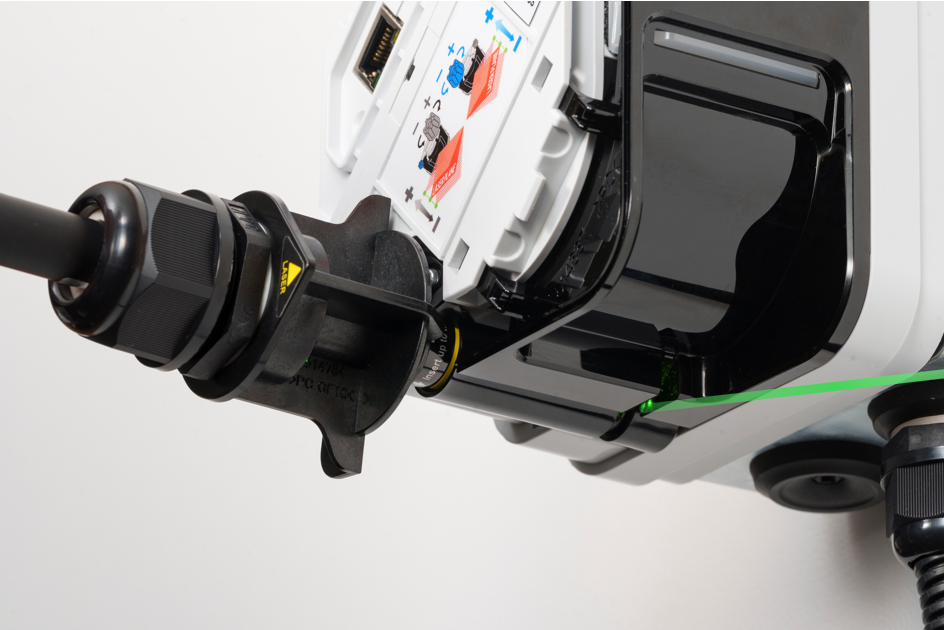

オプションのRLS-LATを利用すれば、市販のレーザーポインターで赤外線レーザーのエリアを視覚化することができます。
検知エリアの確認に電源が必要ないため、施工現場の状況に左右されにくい特長があります。

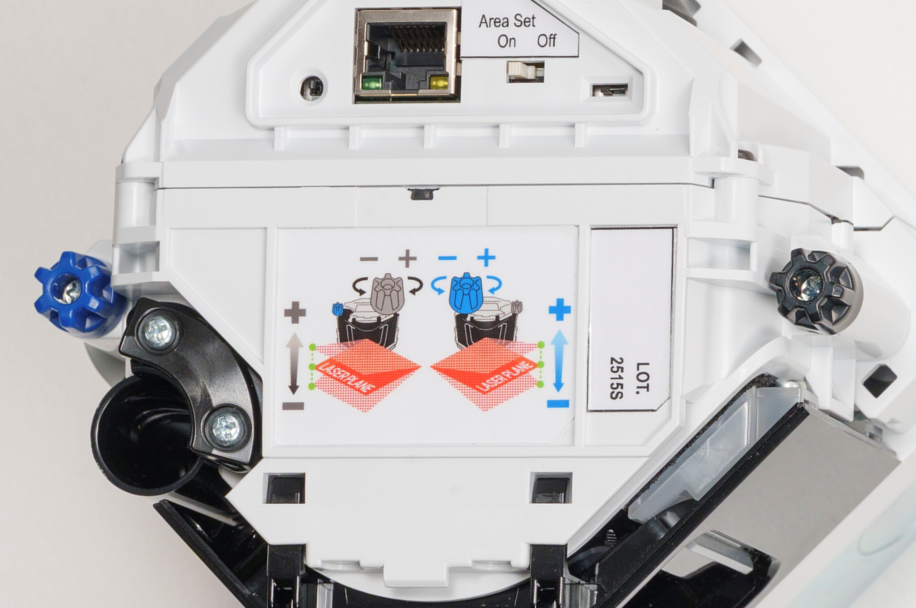

Tool-less Angle Adjustment
レーザーアングル調整機構
レーザーの照射角度にも電源は必要ありません。サイドのノブを回転させるだけで±3°まで調整できます。

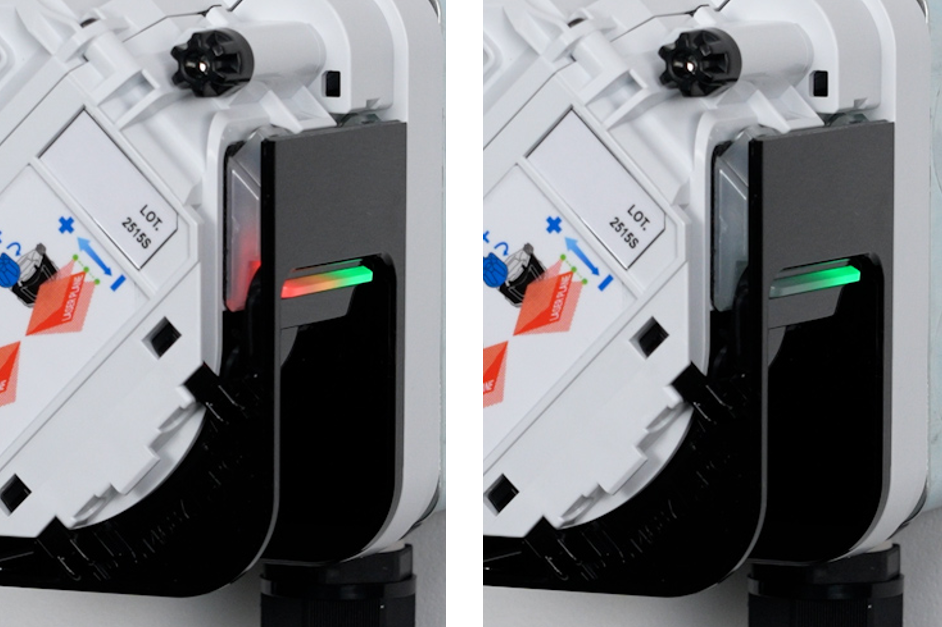

Auto Area Correction
自動エリア補正
電源投入後に自動で検知エリアを調整し、かつフェンスの外へ突き抜けるレーザーを補正します。

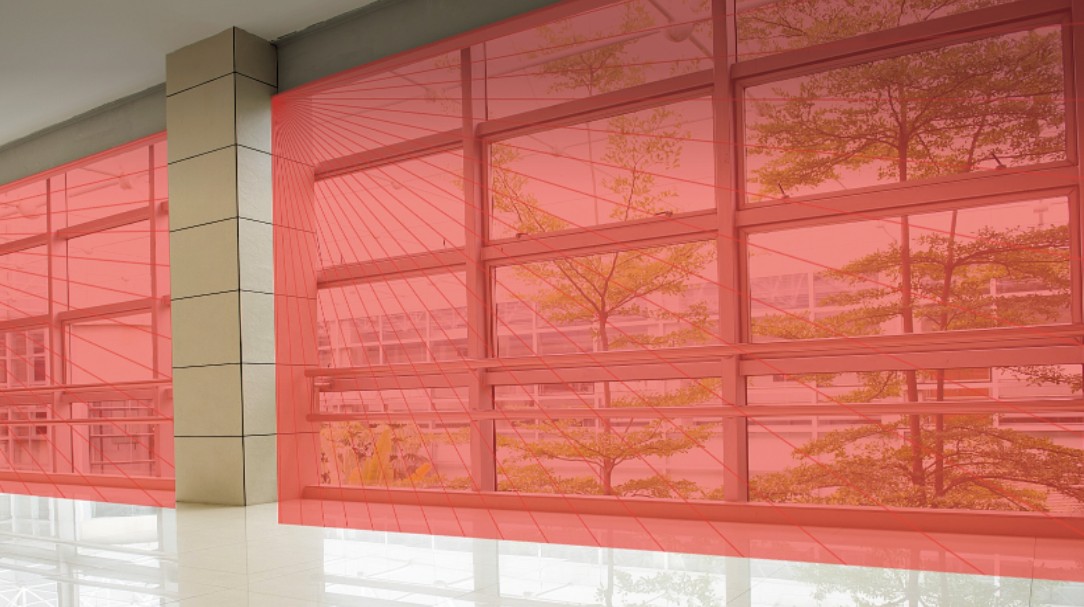

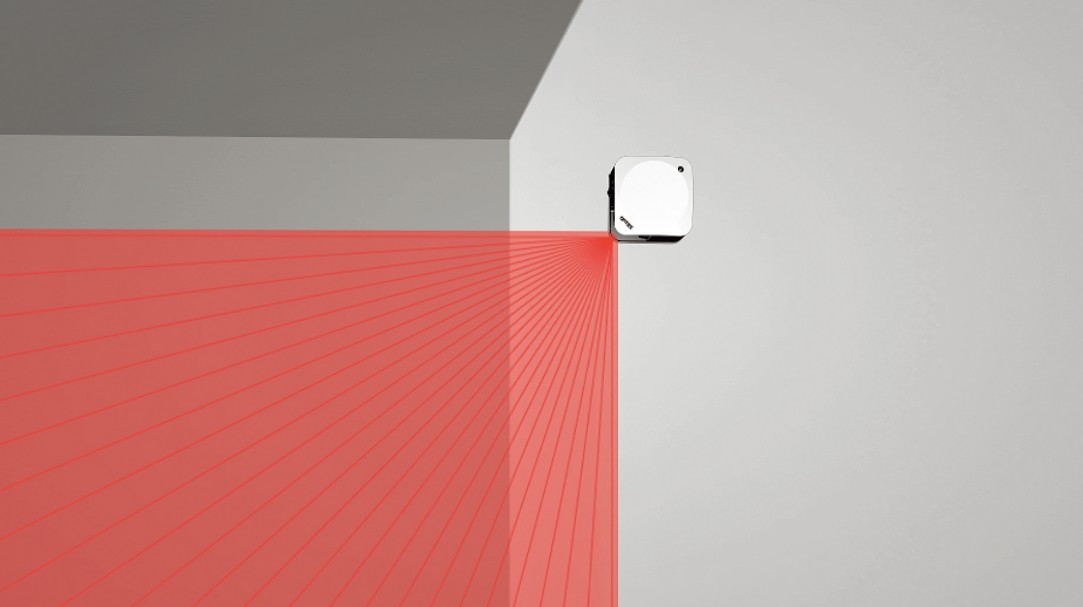

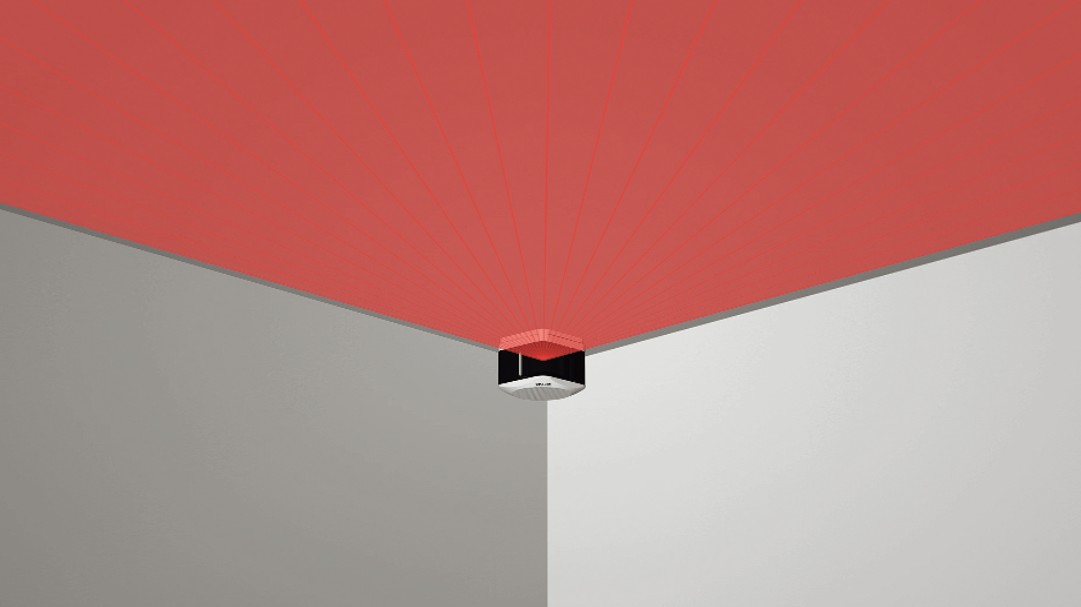

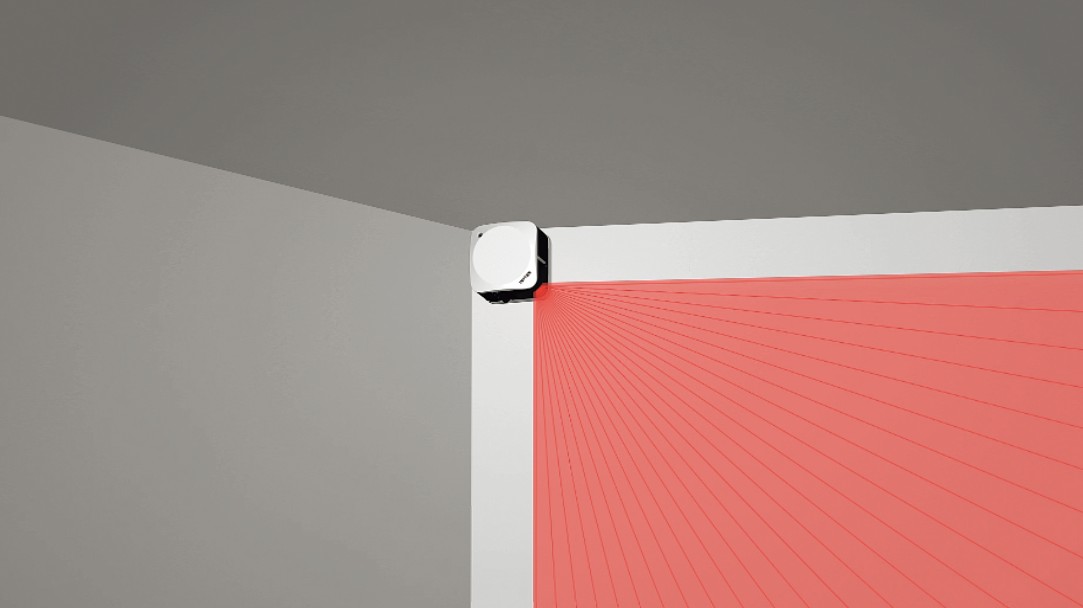

設置パターン

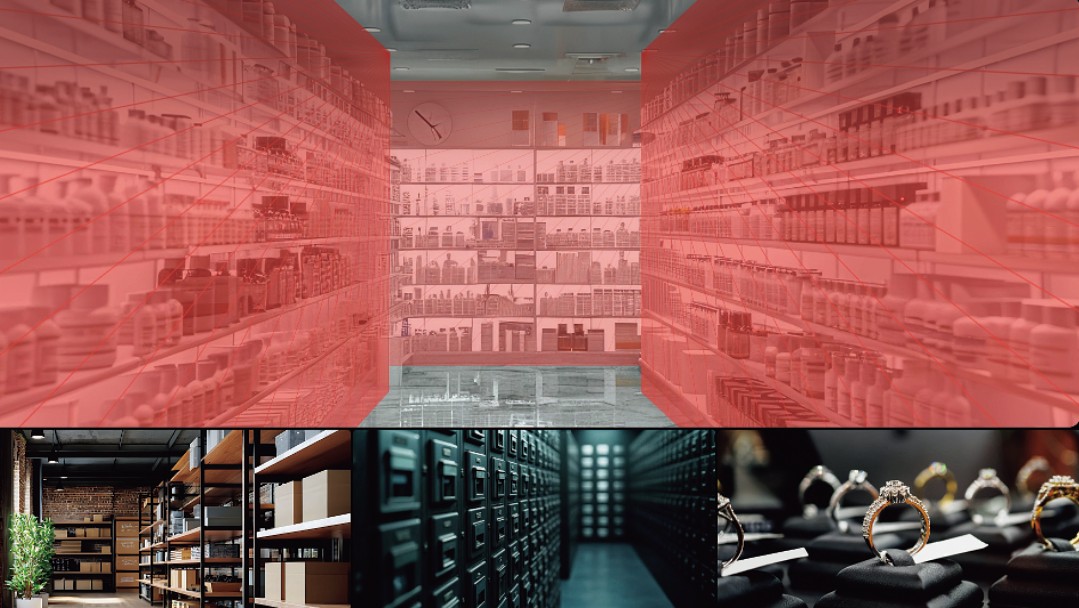

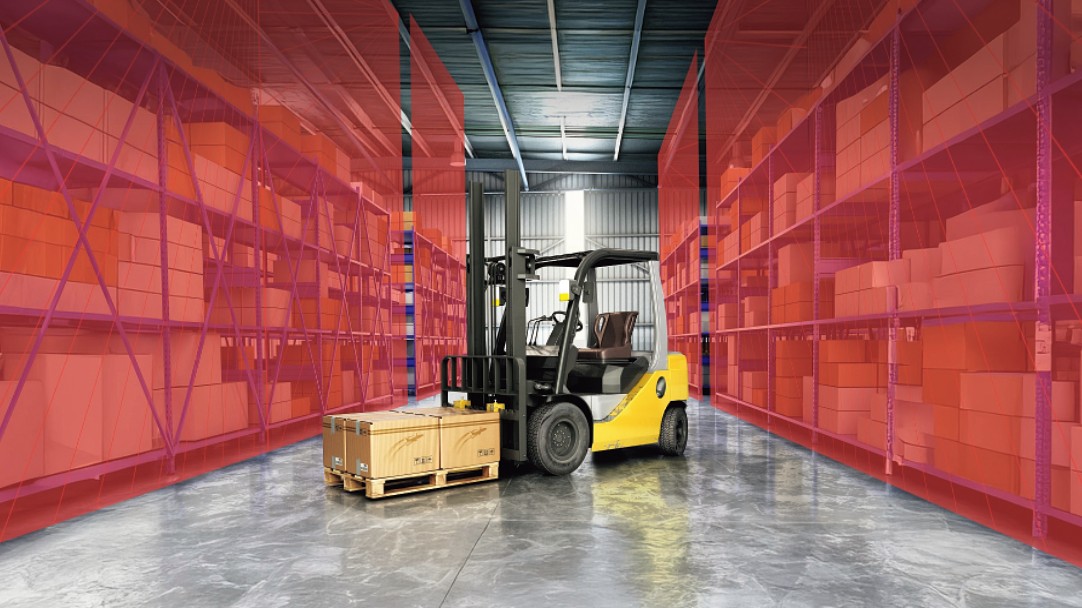

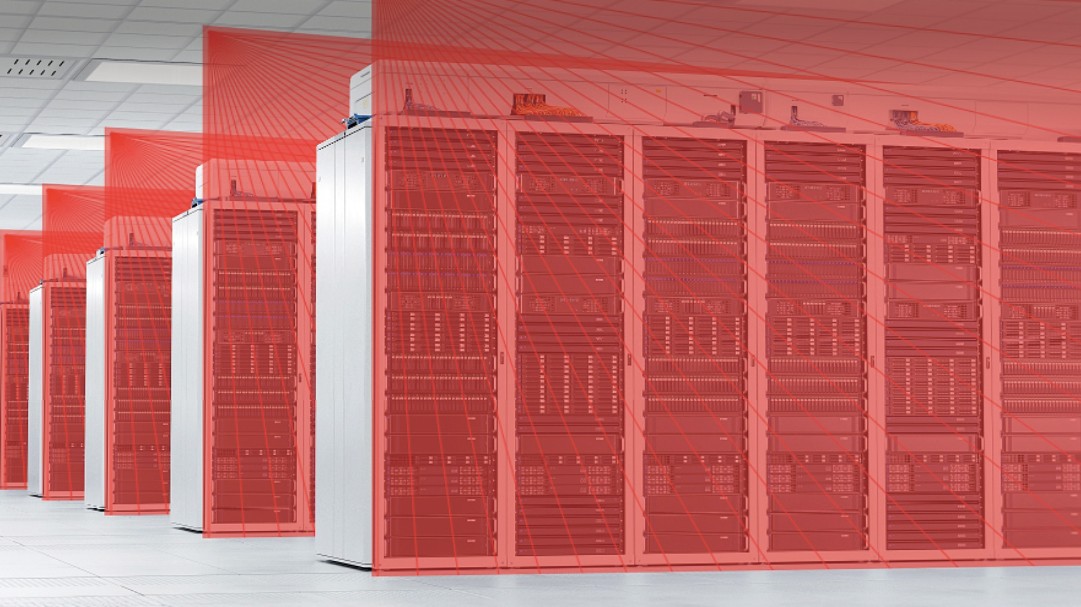

設置事例
その他の特長

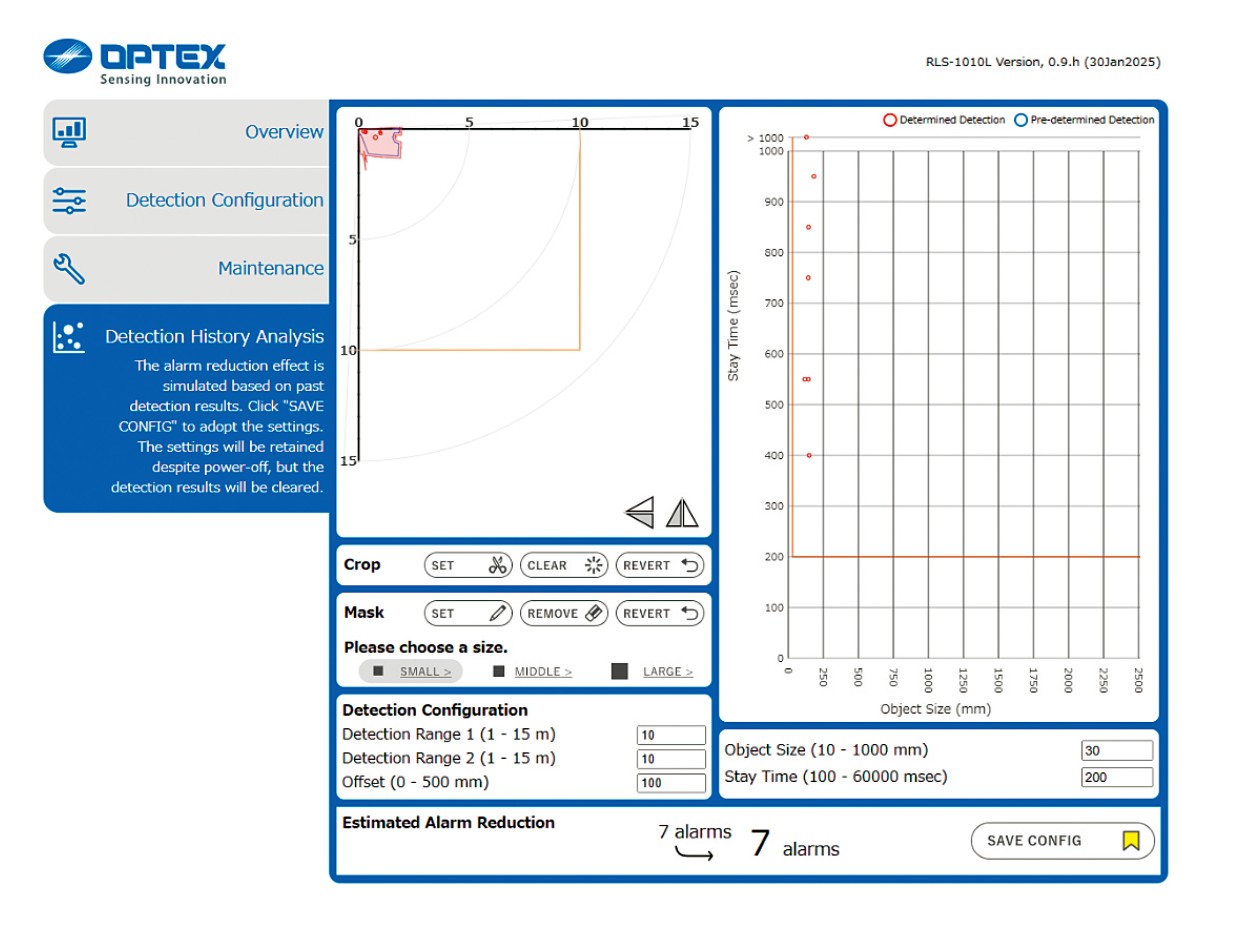

Detection History Analysis
検知履歴分析
専用にデザインされたメンテナンス画面では、発報履歴に基づいて直感的なパラメータ調整が可能です。
- PCレスセットアップ
- LEDステータスインジケーター
- A方向取り付けプレート
- 選択可能な電源（PoE・DC）
オプション

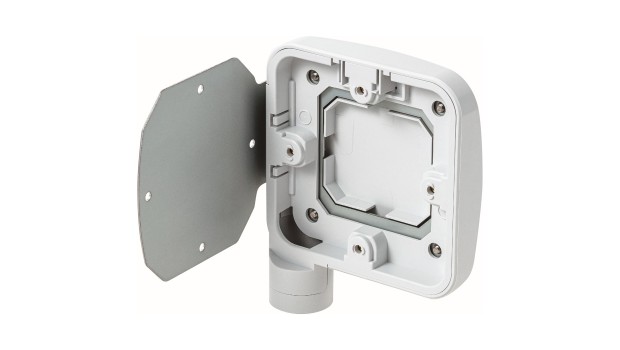

L字ブラケット
RLS-LBL
オープン価格

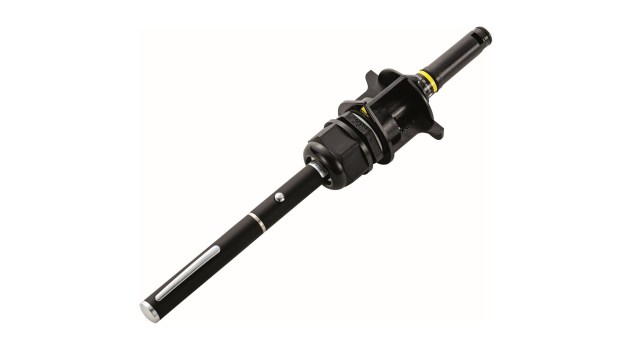

レーザーアライメントツール
RLS-LAT
オープン価格

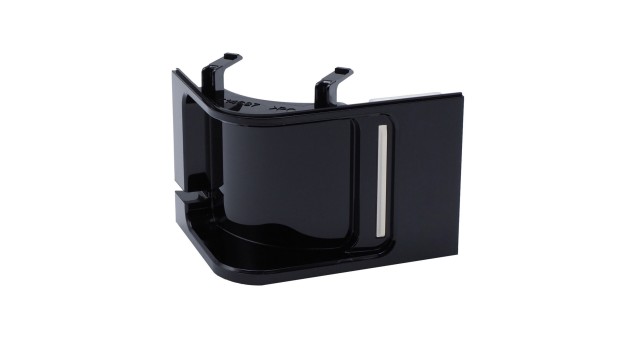

レーザーウィンドウ
RLS-LWL
オープン価格
レーザーエリアチェッカー
LAC-1
オープン価格

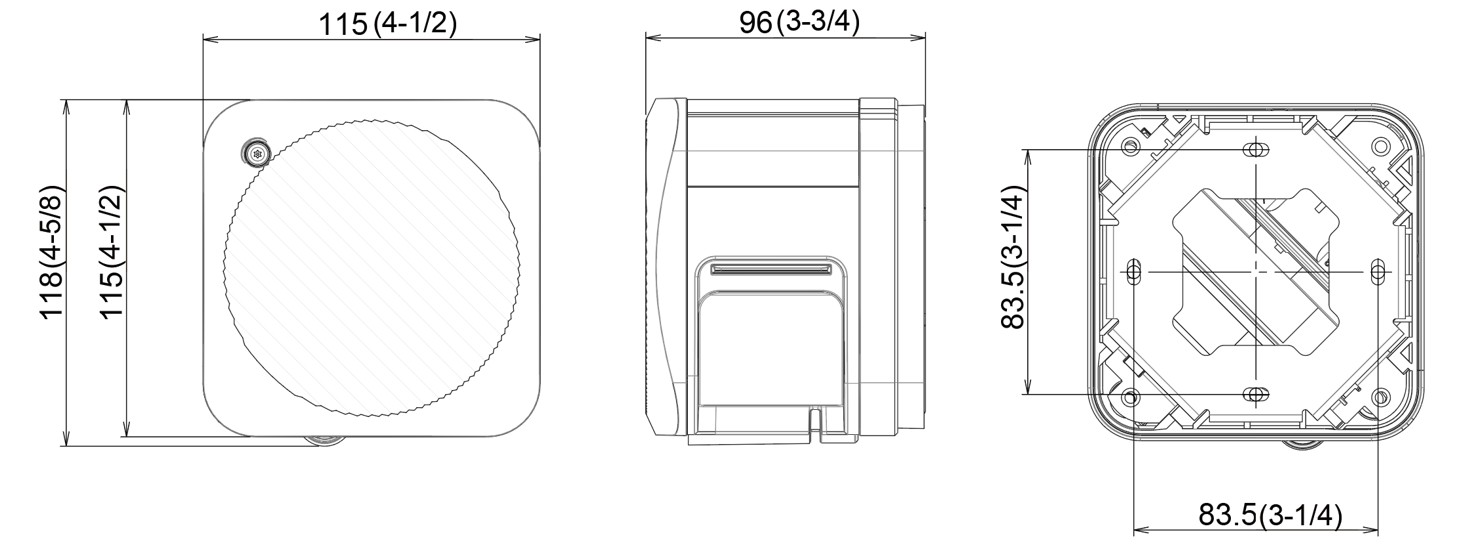

外形寸法図

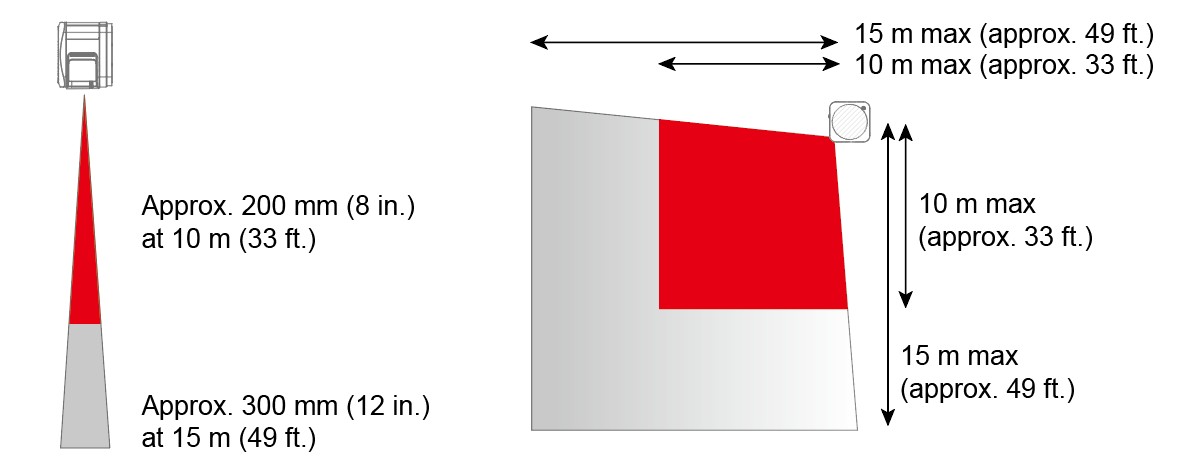

検知エリア
仕 様
※検知範囲は対象の反射率とサイズにより変化します。 ご了承ください。
| 型式 | RLS-1010L | |
|---|---|---|
| 検知種別 | 赤外レーザー走査方式 | |
| レーダー安全規格 | Class 1 | |
| 電源 | 10.5-30 VDC, PoE(IEEE 802.3af 準拠) | |
| 消費電力 | 最大500 mA(12 VDC), 最大250 mA (24 VDC), 最大6W(PoE) | |
| 検知エリア | 10×10 m, 95° | |
| 検知範囲 | 半径1～15 m、反射率10% | |
| 角度分解能/反応時間 | 0.125°/100ミリ秒～1分以内 | |
| 通信ポート | Ethernet RJ-45 10BASE-T/100BASE-TX (自動判別） | |
| 出力 | 3出力, 28 VDC 0.2A最大. N.C. | |
| 入力 | 無電圧接点入力 | |
| 使用温度範囲 | -20°C to 50°C | |
| 保護等級 | IP55 | |
| 外形寸法 (HxWxD) | 118 × 115 × 96 mm | |
| 重量 | 680 g (1.5 lbs.) | |
| ※製品仕様は予告なく変更になる場合があります。 |
