プロセーフ OA-220CAN

 プロセーフ OA-220CAN
  • prosefe
  • OA-220CAN

高所対応・広エリアを実現。開口サイズの大きな自動ドアに最適。

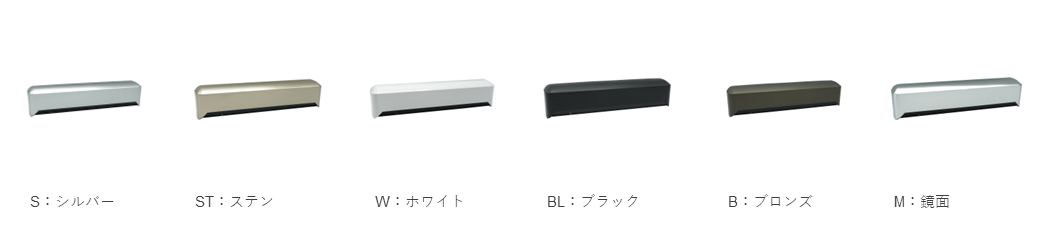

カラーバリエーション

  • シルバー
    シルバー
  • ステン
    ステン
  • ホワイト
    ホワイト
  • ブラック
    ブラック
  • ブロンズ
    ブロンズ
  • 鏡面
    鏡面
  • 大型スーパー店舗など
  • マンション集合住宅など

主な特長

  • CAN通信で安心。専用アプリでステータスを可視化
    CAN通信によりセンサー機能のモニタリングを行っています。いち早く異常を発見できるので未然にトラブルを防ぐ事が可能です。また専用アプリにて過去エラー履歴を確認する事が出来ます。
  • シンクロドアウェイによる安全性を提供
    CAN通信により内外のドアウェイエリアをシンクロドアウェイエリアとして機能させ、通行者のゆっくりした通過や立ち止まりに対し高い安全性を実現します。
  • 高所対応、広エリアを実現
    近年のトレンドである高所取付を想定し取付高さ3.5mまで対応しており、大開口にも対応した広エリアを実現しています。
  • 空調効率を考えた「ECOモード」
    「ECOモード」搭載により、通行者の方向を判断し、退出時の自動ドア開放時間を減らし空調効率を改善します。

もっと細やかに。
もっとわかりやすく。

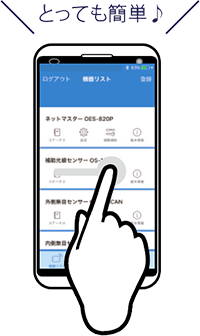

スマートデバイス設定機種

  • スマートデバイスでの設定にはCAN通信センサー 設定端末用受信機 OR-1CAN(別売)が必要です。
  • 設定に使用できるスマートデバイスは、Bluetooth Low Energy機能が必要です。

CAN通信センサー 設定端末用受信機 OR-1CANの製品情報を見る

スマートデバイス設定機種

本製品には、設定時専用アプリが必要です。

専用アプリは無料でご使用いただけますが、ダウンロードには別途通信料が発生し、お客さまのご負担となります(専用アプリのバージョンアップの際や専用アプリが正常に動作しないことにより再設定などで追加的に発生する通信料を含みます)。専用アプリをインストールしたスマートデバイスの変更、売却、および、携帯電話会社との契約解除等の際には、必ず専用アプリは事前に削除してください。不正アプリ・不正プログラムに十分ご注意ください。尚、専用アプリは日本国内に限りご使用ください。

※Bluetooth® は、Bluetooth SIG, Inc. が所有する登録商標です。オプテックス株式会社はライセンスに基づいて使用しています。

オプション

防雨カバー(L)

防雨カバー(L)

埋込金具

埋込金具

L字金具

L字金具

ブラック / ブロンズ / シルバー / ホワイト

スペーサー

スペーサー

延長線

延長線

・メスーメス(0.3m / 1.0m /2.0m)
・オスーメス(1.0m)

PDFファイル、DXFファイル等のダウンロードはこちら

  • 検出エリア

  • 仕様

  • 外形寸法図

エリア構成
エリア構成
取付高さ 2000 2200 2500 3000 3500
A 130 150 170 200 230
B 380 420 470 570 660
C 710 790 890 1070 1250
D 1150 1270 1440 1730 2020
E 1590 1750 1980 2380 2780
F 1200 1330 1510 1810 2110
G 1860 2050 2320 2790 3260
H 2520 2780 3150 3790 4420

単位(mm)

※上記数値は、奥行エリア振り角度0°、左右エリア振り角度0°の場合の数値です。
※上記数値は、照射エリアの表記であり、進入スピード、服の色や素材、および床の色や材質により人(物)を検出する位置が異なります。

検出エリア
検出エリア

単位(m)

型式

OA-220CAN

取付高さ

2.0~3.5m以内

検出方式

近赤外線反射方式

検出エリア可変範囲

ドア側エリア(1~3列目): -12° ~ 0°(無段階)
奥行エリア(4, 5 列目): +20° ~ +38°(無段階)

電源

DC12~24V

消費電力

1.5W以内

出力

CAN通信(CAN High, CAN Low)

出力保持時間

約0.5秒

使用周囲温度

-20℃~+55℃ (結露なきこと)

保護等級

IP54

ESPE

タイプ2

パフォーマンスレベル

d

カテゴリ

2

質量

約270g(本体のみ)

付属品

配線用コード(0.5m)×1、取扱説明書×1、取付型紙×1、取付ビス×2、
エリア調整用治具×1(出荷時装着)

外形寸法図

単位 (mm)
