OA-220CAN BUILT-IN
取付高さ：2.0～3.5m以内
検出方式：近赤外線反射方式
特長
もっと細やかに、もっとわかりやすく。
スマートデバイス設定機種
- CAN通信によりセンサー機能をモニタリング

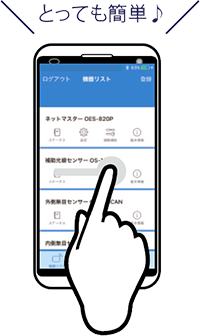

シリアル通信プロトコルである「CAN」によりセンサーの状態を監視し、異常をいち早く発見することで、トラブルの未然防止に貢献します。 - スマートデバイスでセンサーの設定や調整が可能
専用アプリを使用してセンサーの設定や調整が行えます。また、エラー履歴の確認にも対応します。 - ソフトウェアアップデートに対応
- スマートデバイスでの設定には、CAN通信センサー設定端末用受信機「OR-20CAN」（別売）が必要です。
旧モデルの「OR-1CAN」もご使用いただけます。
- シンクロドアウェイによる安全性を実現
CAN通信により内外のドアウェイエリアをシンクロドアウェイエリアとして機能させ、通行者のゆっくりした通過や立ち止まりに対して高い安全性を実現します。
「シンクロドアウェイ」について詳しく見る - 空調効率を考えた「ECOモード」
通行者の進行方向を判断して退出時の自動ドア開放時間を減らし空調効率を改善します。
「ECOモード」について詳しく見る - ドア周辺の美観を重視
センサー検出面がフラットにデザインされており、すっきりとした エントランスを演出します。
関連製品
オプション

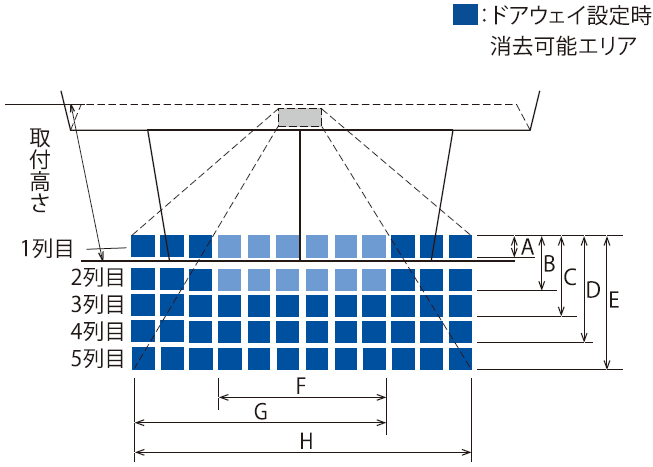

エリア構成
仕様
外形寸法図
単位（mm）
| 取付高さ | 2000 | 2200 | 2500 | 3000 | 3500 |
|---|---|---|---|---|---|
| A | 130 | 150 | 170 | 200 | 230 |
| Ｂ | 380 | 420 | 470 | 570 | 660 |
| Ｃ | 710 | 790 | 890 | 1070 | 1250 |
| Ｄ | 1150 | 1270 | 1440 | 1730 | 2020 |
| Ｅ | 1590 | 1750 | 1980 | 2380 | 2780 |
| Ｆ | 1200 | 1330 | 1510 | 1810 | 2110 |
| Ｇ | 1860 | 2050 | 2320 | 2790 | 3260 |
| H | 2520 | 2780 | 3150 | 3790 | 4420 |

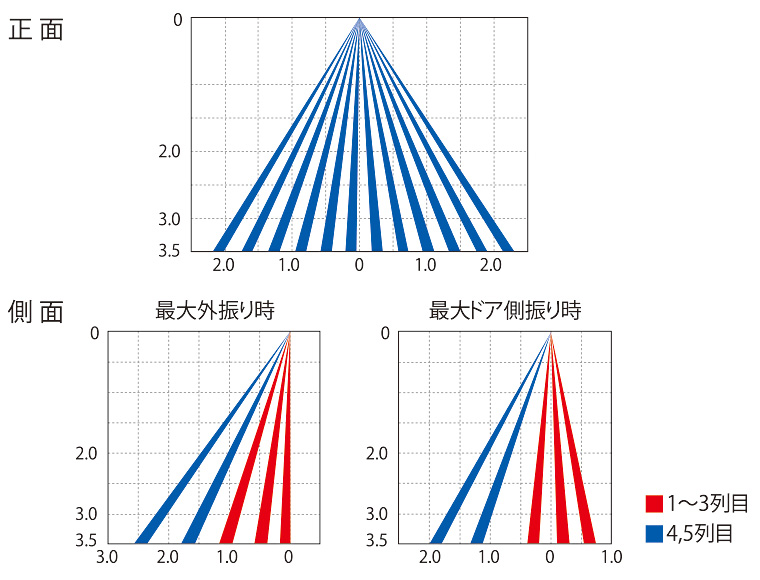

検出エリアイメージ
単位（m）
※ 上記数値は、照射エリアの表記であり、進入スピード、服の色や素材、および床の色や材質により人(物)を検出する位置が異なります。
|
型式 |
OA-220CAN BUILT-IN |
|---|---|
|
取付高さ |
2.0～3.5m以内 |
|
検出方式 |
近赤外線反射方式 |
|
検出エリア可変範囲 |
ドア側エリア(1～3列目)-10º～2º(無段階) |
|
電源 |
DC12～24V |
|
消費電力 |
1.5W以内 |
|
出力 |
CAN通信(CAN High、CAN Low) |
|
出力保持時間 |
約0.5秒 |
|
使用周囲温度 |
-20～+55℃ |
|
使用周囲湿度 |
90%以下(結露なきこと) |
|
保護等級 |
IP30(無目内、天井に取り付け、雨滴からの保護をすること) |
|
ESPE |
タイプ2 |
|
パフォーマンスレベル |
d |
|
カテゴリ |
2 |
|
質量 |
295g/本体のみ |
|
構成部品 |
本体×1、配線用コード(0.5m)×1、取扱説明書×1、エリア調整治具×1、保護シール×1 |
単位（mm）
