プロセーフR

OAW-1CAN

タッチスイッチ受信機と無目付併用センサーの機能を１台に集約

製品名	価格
OAW-1CAN シルバー	ー
OAW-1CAN ステン	ー
OAW-1CAN ホワイト	ー
OAW-1CAN ブラック	ー
OAW-1CAN ブロンズ	ー
OAW-1CAN キョウメン	ー

カラーバリエーション

シルバー
ステン
ホワイト
ブラック
ブロンズ
鏡面

専用アプリでステータスを可視化
CAN通信でセンサー機能をモニタリング。専用アプリで過去のエラー履歴を確認できます。
シンクロドアウェイによる安全性を実現
CAN通信により内外のドアウェイエリアをシンクロドアウェイエリアとして機能させ、通行者のゆっくりした通過や立ち止まりに対して高い安全性を実現します。
タッチスイッチ受信機と無目付併用センサーの機能を１台に集約
無目付センサーと同じ要領で設置可能。施工時間の短縮に貢献できます

もっと細やかに。
もっとわかりやすく。
スマートデバイス設定機種

スマートデバイスでの設定にはCAN通信センサー設定端末用受信機 OR-1CAN(別売)が必要です。
設定に使用できるスマートデバイスは、Bluetooth Low Energy機能が必要です。

CAN通信センサー設定端末用受信機 OR-1CANの製品情報を見る

本製品には、設定時専用アプリが必要です。

専用アプリは無料でご使用いただけますが、ダウンロードには別途通信料が発生し、お客さまのご負担となります（専用アプリのバージョンアップの際や専用アプリが正常に動作しないことにより再設定などで追加的に発生する通信料を含みます）。専用アプリをインストールしたスマートデバイスの変更、売却、および、携帯電話会社との契約解除等の際には、必ず専用アプリは事前に削除してください。不正アプリ・不正プログラムに十分ご注意ください。尚、専用アプリは日本国内に限りご使用ください。

※Bluetooth® は、Bluetooth SIG, Inc. が所有する登録商標です。オプテックス株式会社はライセンスに基づいて使用しています。

オプション

防雨カバー（Ｌ）

スペーサー

延長線

メスーメス（0.3m / 1.0m / 2.0m）
オスーメス（1.0m）

PDFファイル、DXFファイル等のダウンロードはこちら

検出エリア
仕様
外形寸法図

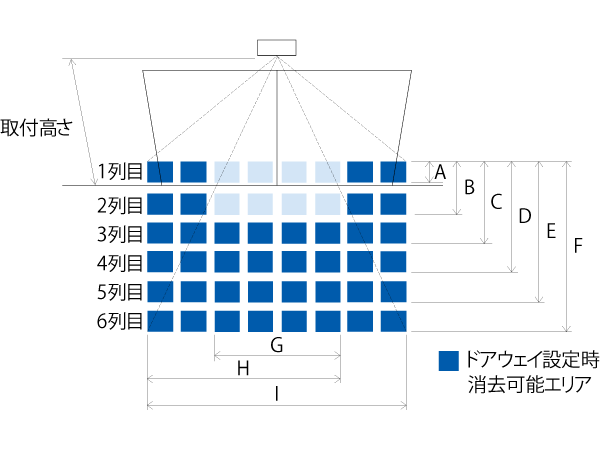

エリア構成

取付高さ			2000	2200	2400	2500	3000
奥行	A	1列	200	230	250	260	310
	B	2列	450	500	550	560	680
	C	3列	800	890	970	1010	1210
	D	4列	1090	1200	1310	1360	1630
	E	5列	1530	1690	1840	1920	2300
	F	6列	2000	2210	2410	2500	3010
左右幅	G	両側消去	1040	1150	1320	1430	1560
	H	片側消去	1720	1900	2070	2150	2590
	I	消去なし	2260	2490	2710	2820	3390

単位（mm）

※上記数値は、奥行エリア振り角度0°、左右エリア振り角度0°の場合の数値です。

※上記数値は、照射エリアの表記であり、進入スピード、服の色や素材、および床の色や材質により人(物)を検出する位置が異なります。

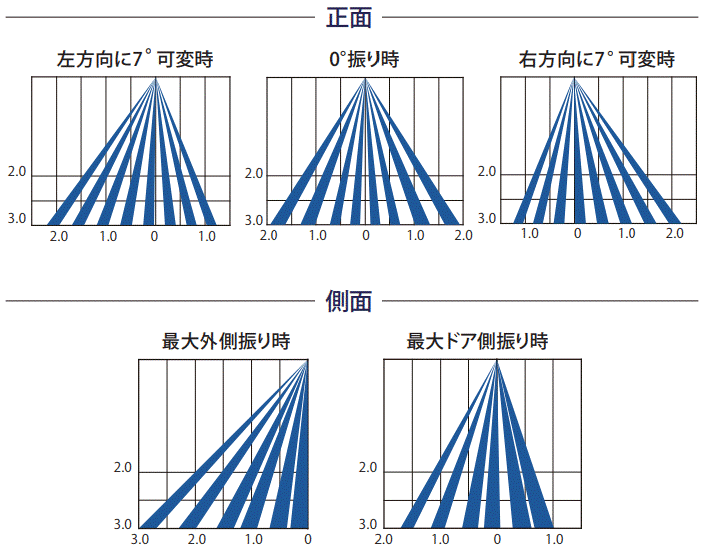

検出エリア

単位（m）

型式	OAW-1CAN
カバー色	ブロンズ、シルバー、ブラック、ホワイト、ステン、鏡面
取付高さ	2.0～3.0m以内(国内規格対応：2.0～2.4m以内)
検出方式(補助エリア)	近赤外線反射方式
検出エリア(補助エリア)	補助エリア
可変範囲	奥行方向可変：-16º～0º(無段階) 左右方向可変：左右各7º(各3.5º×2クリック)
電源	DC12～24V
消費電力	2.0W以内
出力	CAN通信(CAN High、CAN Low)
対応送信機	OW-503T/OW-503TM
送受信設定方式	ワンタッチペアリング方式
出力保持時間	約0.5秒
使用周囲温度	-10℃～+55℃
使用周囲湿度	90%以下(結露なきこと)
保護等級	IP54
ESPE	タイプ2
パフォーマンスレベル	d
カテゴリ	2
質量	220g/本体のみ
付属品	配線用コード(0.5m)×1、取付型紙×1、取扱説明書×1、エリア調整治具×1(本体に装着)、取付ビス×2

単位（mm）
