非接触スイッチ CleanSwitch

 非接触スイッチ CleanSwitch
  • CleanSwitch

衛生面やウイルス・細菌の感染リスク軽減に配慮したい場所に最適な非接触スイッチ。手をかざすだけで反応。

カラーバリエーション

  • ホワイト
    ホワイト
  • ブラック
    ブラック
  • 工場など
  • 病院食品工場など
  • 衛生面やウイルス・細菌の感染リスク軽減に配慮したい場所に最適
    ドアノブやスイッチに直接触れることなく、手をかざすだけで扉の開閉が可能です。衛生面やウイルス・細菌の感染リスク軽減に配慮したい食品工場や医療施設などをはじめ、不特定多数の人が利用する公共施設や商業施設など衛生管理が必要な場所に最適です。
  • 業界最高レベルの防水性能を実現
    湿気が多い場所や結露しやすい環境下でも安定して動作する検出性能と、本体の洗浄を可能とする業界最高レベルの防水性能 (保護等級: IP65 *) を備えています。
  • 保護等級:IEC (国際電気標準会議) で標準化されている規格でエンクロージャ (ハードウェアの筐体) による保護等級を表します。JIS (日本工業規格) の電気機械器具の外郭による保護等級とも統一されています。
    IP65:防塵6級粉塵が中に入らない (耐塵形) 、防水5級:あらゆる方向からの噴流水による有害な影響がない (防噴流形)
  • 保護等級に関しては、「IP(防水・防塵に関する)規格 (リンク)」のページでもご覧いただけます。
  • 動作状況がひと目でわかる リング状の動作表示 LEDを装備

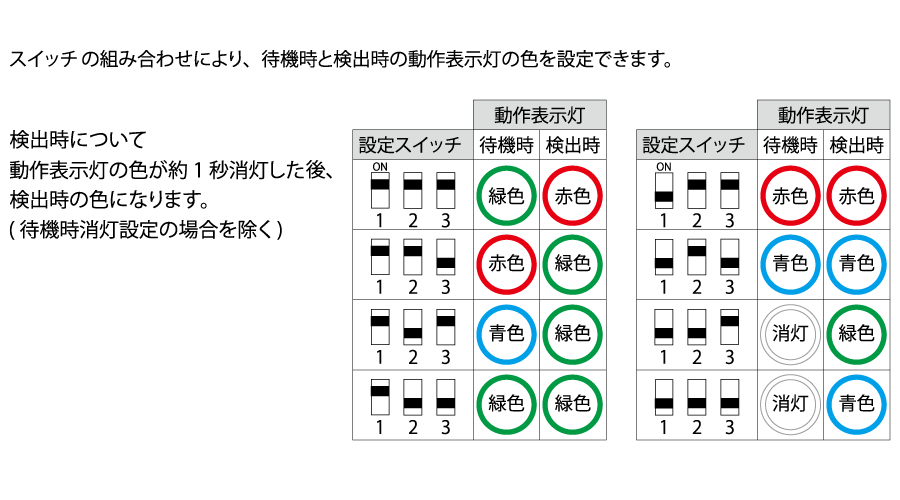

    10〜50センチメートルの範囲に手を近づけることでドアが開く非接触式スイッチの前面には、リング状の動作表示 LED を装備。動作状況の確認が容易な LED は、8 つの色変化パターン (*) から選択でき、現場の利便性をサポートします。
上記は待機時「緑」、検出時「赤」の点灯パターンです。
  • さまざまな現場や建材・空間になじむ高いデザイン性を達成
    ドイツ Red Dot Design Award を受賞 (*) しており、設置環境のデザイン性を損ねません。
  • Red Dot Design Award:ドイツのエッセンにあるノルトライン=ヴェストファーレンデザインセンターが主催している国際的なデザイン賞です。
オプション

クリーンスイッチ用 化粧プレート

車椅子

車椅子

オープン

オープン

クローズ

クローズ

ブランク

ブランク

車椅子 (ブラック)

車椅子 (ブラック)

オープン (ブラック)

オープン (ブラック)

クローズ (ブラック)

クローズ (ブラック)

ブランク (ブラック)

ブランク (ブラック)

ハンド (ブラック)

ハンド (ブラック)

クリーンスイッチ用 ボックス

露出ボックス (ホワイト)

露出ボックス (ホワイト)

露出ボックス (ブラック)

露出ボックス (ブラック)

  • ※ 露出ボックス (ホワイト) 本体取付イメージ
埋込ボックス

埋込ボックス

傾斜ボックス (ホワイト)

傾斜ボックス (ホワイト)

  • ※ 傾斜ボックス (ホワイト) 本体取付イメージ
電源装置24V-15W<br>
RS-15-24

電源装置24V-15W
RS-15-24

PDFファイル、DXFファイル等のダウンロードはこちら

  • 動作表示灯

  • 仕 様

  • 外形寸法図

検出エリア

検出方式

マイクロウェーブ方式

出力周波数

24.125 GHz

検出範囲

0.1 ~ 0.5 m

出力設定

【ノーマルモード】
検知するとリレーが ON になり、リレー保持時間後 OFF に戻る
【ラッチモード】
検知するとリレーが ON になり、その状態を保持。再度検知すると OFF に戻る

電 源

12 ~ 24 VAC ±10% (50/60 Hz)
12 ~ 24 VDC +20% / -10%

消費電力

< 1 W

使用周囲温度

-20 ~ +60℃

出 力

リレー接点 1c (無電圧)
DC60 V 0.5 A 以内 (抵抗負荷)
AC50 V 1.0 A 以内 (抵抗負荷)

出力保持時間

リレー保持時間   : 0.3 秒
動作表示灯保持時間 : 2 秒

保護等級

IP65 (ビス4本固定、平面設置時のみ)

耐薬品

洗浄用次亜塩素酸

質 量

約 55 g

材 質

ASA / PC

設置場所

屋内・半屋外 (直接雨のかからない場所)

外形寸法図

単位(mm)

  • CleanSwitch は、病院の表面消毒剤に耐性がある VAH リストに準拠しています。
  • AC100V仕様でご使用になる場合は、電源装置24V-15W RS15-24が必要です。
