スマートエントランスセンサー

OAB-220V2 BUILT-IN

取付高さ：2.0～3.5m以内
検出方式：近赤外線反射方式
OMNICITY 対応 Beacon 搭載自動ドアセンサー

製品資料ダウンロード＞

特長

ドア周辺の美観を重視
センサー検出面がフラットにデザインされており、すっきりとしたエントランスを演出いたします。
高所対応、広エリア、高密度ドアウェイを実現
取付高さ3.5mまで対応。大開口に対応した広エリアを実現しています。
さらに、12本の高密度ドアウェイエリアを搭載し、通行者を安全にサポートします。
空調効率を考えた「ECOモード」
「ECOモード」搭載により、通行者の方向を判断し、退出時の自動ドア開放時間を減らし空調効率を改善します。
「ECOモード」について
簡単取付、簡単調整
オプテックス独自の新機構により、センサー本体が簡単確実に設置できます。また、設定変更もワンプッシュで本体が下がってくるので、調整が簡単です。
オートロック解錠機能を兼ね備えた自動ドアセンサー
センサーに搭載されたBluetoothと通行者が持つ対応アプリがインストールされたスマートフォンを通信させることで、エントランスのオートロックを解錠しハンズフリー通行を実現します。
お使いのアプリが鍵になる
オプテックスが提供する「OMNICITY key SDK」を現在お使いのスマホアプリに組み込んでいただくことでアプリを鍵の代わりとしてご使用いただけます。
マンションエントランスや医療・老健施設での活用例

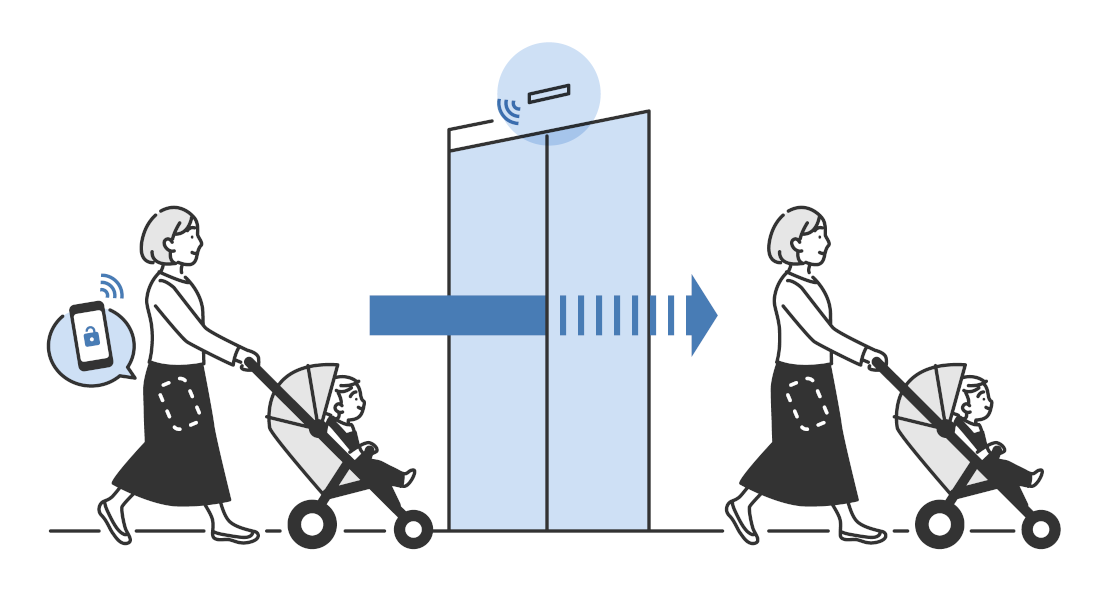

マンション　オートロック解錠　ハンズフリー通行 — **両手が塞がっていてもマンションエントランスのオートロックをスマホが解錠**

**> 活用方法『ハンズフリー通行』**

※クリックすると OMNICITY のサイトへ移動します

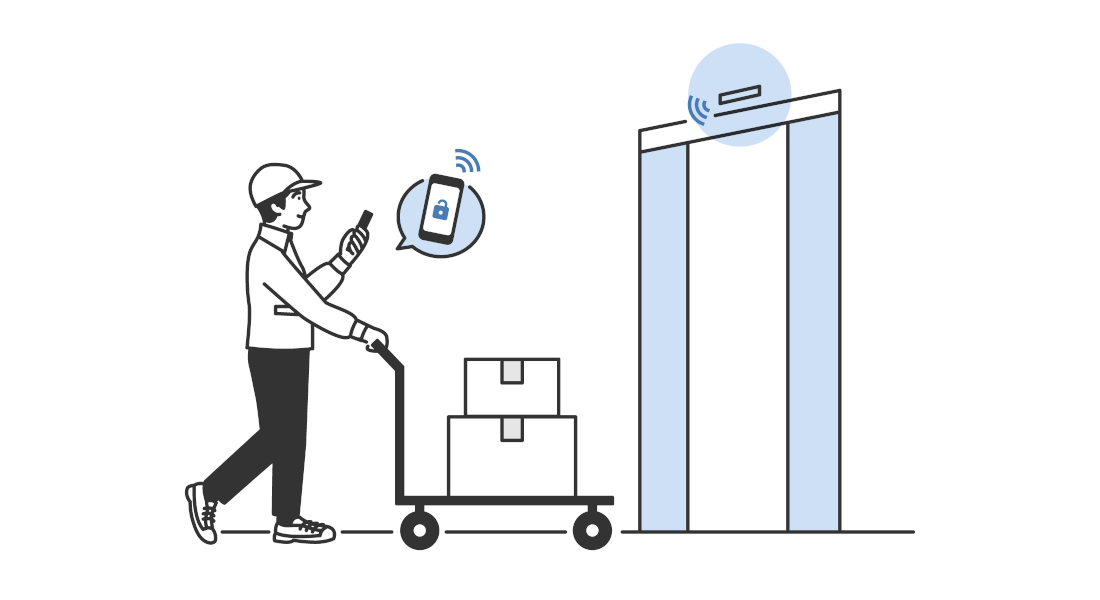

マンション　オートロック解錠　ハンズフリー通行　置き配 — **スマートエントランスセンサーが安心安全なマンション置き配を実現**

**> 活用方法『置き配（再配達削減）』**

※クリックすると OMNICITY のサイトへ移動します

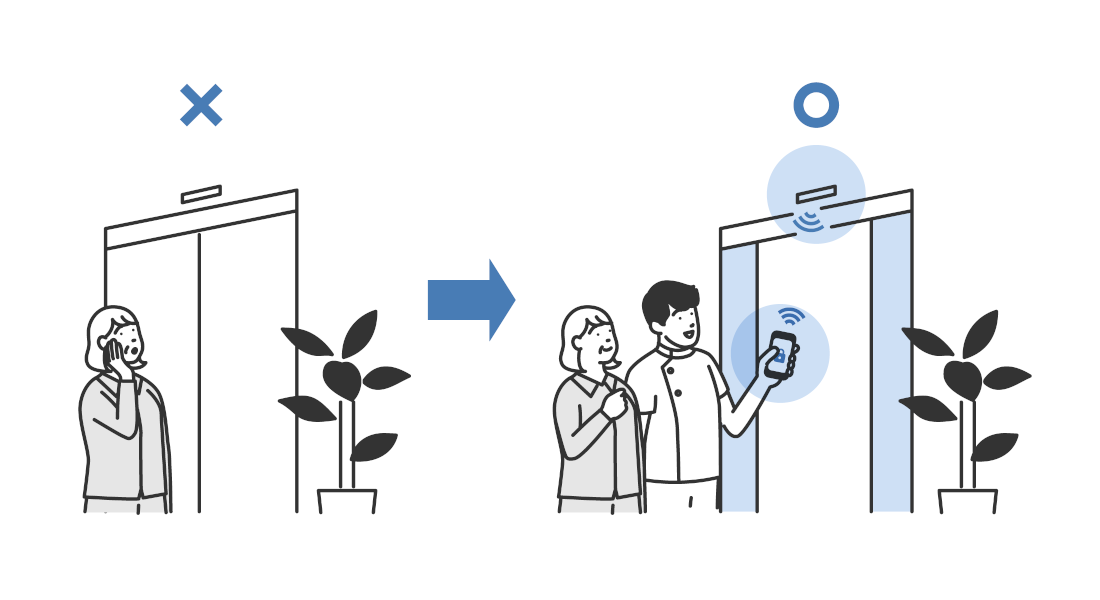

見守り　病院　老健施設 — **予期しない外出を防止し事故を未然に防ぐスマートエントランス**

**> 活用方法『見守り』**

※クリックすると OMNICITY のサイトへ移動します

Beacon は、Bluetooth Low Energy (BLE) 技術を利用して、特定の範囲内で信号を発信する仕組みです。
Bluetooth® は、Bluetooth SIG, Inc. が所有する登録商標です。オプテックス株式会社はライセンスに基づいて使用しています。
オートロックを解錠するにはオプテックスが提供するSDKを組み込んだアプリをダウンロードしたスマートフォンが必要です。
広告など情報受信には、Beacon に対応し、あらかじめアプリをダウンロードしたスマートフォンが必要です。

全く新しい、情報発信プラットフォーム OMNICITY

OMNICITY のサイトはこちら
https://www.omnicity.jp/

スマホアプリを使ってマンションエントランスのオートロックを解錠できます。居住者の利便性を向上させるだけでなく、置き配サービスとの連携で宅配便の再配達対策としてもご活用いただけます。
（動画再生時間 2分）

オプション

OA-220V BUILT-IN化粧プレート(220VBI-KP(BL))

補助プレート

PDFファイル、DXFファイル等のダウンロードはこちら

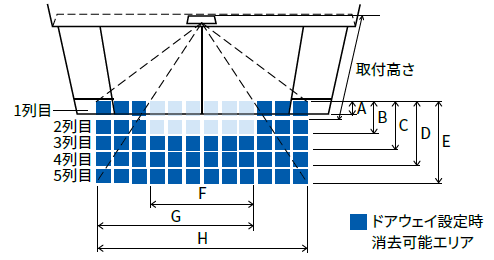

エリア構成
仕様
外形寸法図

単位（mm）

取付高さ	2000	2200	2500	3000	3500
A	130	150	170	200	230
Ｂ	380	420	470	570	660
Ｃ	710	790	890	1070	1250
Ｄ	1150	1270	1440	1730	2020
Ｅ	1590	1750	1980	2380	2780
Ｆ	1200	1330	1510	1810	2110
Ｇ	1860	2050	2320	2790	3260
H	2520	2780	3150	3790	4420

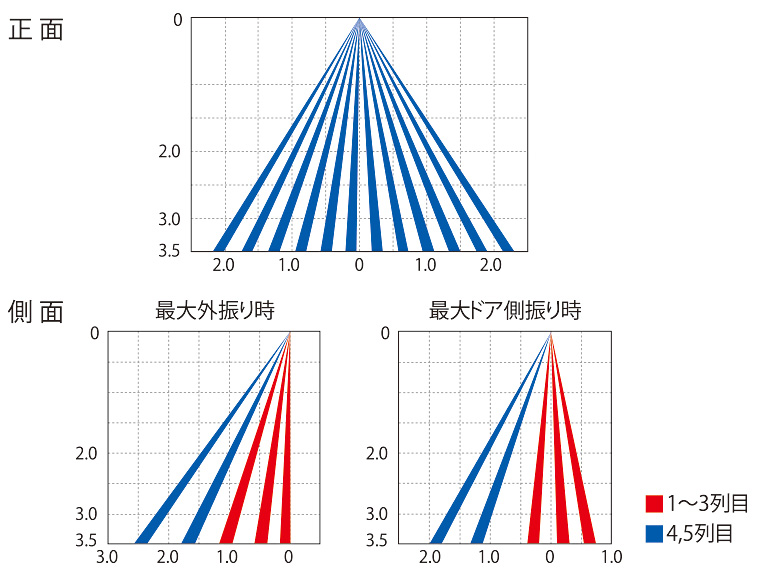

検出エリアイメージ

単位（m）

※ 上記数値は、照射エリアの表記であり、進入スピード、服の色や素材、および床の色や材質により人(物)を検出する位置が異なります。

型式		OAB-220V2 BUILT-IN
取付高さ		2.0～3.5ｍ以内
検出方式		近赤外線反射方式
検出エリア可変範囲		ドア側エリア(1～3列目) ： -10°～+2°（無段階) 奥行エリア(4,5列目) ：＋30°～＋38°（無段階）
電源		AC/DC12～110Ｖ(50/60Hz)
消費電力		2.0W/5.0VA以内
通信方式		Bluetooth LE
出力		起動出力：　リレー接点 1a (無電圧)　50V 0.1A 以内 (抵抗負荷) 補助出力：　リレー接点 1a (無電圧)　50V 0.1A 以内 (抵抗負荷)
出力保持時間		約 0.5 秒
使用周囲温度		-20℃～＋55℃(結露なきこと)
質量		300g（本体ユニット+取付ブラケット）
構成部品		本体ユニット×1、取付ブラケット×1、配線用コード（2.5m）×1、補助コード (2.0m) ×1、エリア調整治具×1、取扱説明書×1、保護シール×1、OMNICITY登録用紙✕1
