車室用 露出型センサー
ViiK Cell OVS-01CL(J)Ⅱ
- OVS-01CL(J)Ⅱ[ViiK Cell]
-
OVS-01CL(J)Ⅱ
オープン価格
地中埋設不要！
ロック板のない駐車場に最適
お使いになる前に
特長
マイクロ波(電波)と超音波（音波）のコンビネーションにより、車両を確実に検知します。
本センサーのマイクロ波は、FMCW(周波数変調連続波)技術により在車検知が可能です。
車両検知センサー ViiK Cellシリーズ
製品紹介
埋設工事が不要なViiK Cellシリーズは、ロックレスパーキングに最適な車両検知センサーです。
関連機種：ViiK Cell OVS-01CL(J)Ⅱ、OVS-01CLB(J)Ⅱ
車両検知センサー ViiKシリーズ
基本動作イメージ
車両検知センサー ViiKシリーズの基本動作イメージです。
関連機種：ViiK Gate OVS-01GTP(J)Ⅱ、ViiK Cell OVS-01CL(J)Ⅱ、OVS-01CLB(J)Ⅱ
地中埋設の工事が不要
ループコイルセンサーや電磁式センサーのように、地中への埋込や地面に設置する必要はありません。工期短縮に貢献します。
雨・風・雪にも強い
環境変化の自動補正機能により、屋外でも安心して使用できます。
車両カラーの影響なし
動作原理上、車のボディカラーの影響はありません。
検知するのは車両のみ
人キャンセル機能により、車両のみを検知することができます。（車室中央設定時のみ）
※設置環境や設定内容により実際の動作と異なる場合があります。
オプション

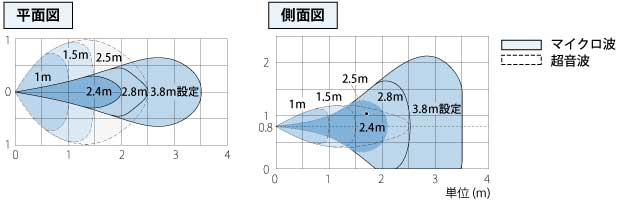

検知エリア
仕 様
外形寸法図
設置高さ：0.8m、センサー設置場所：車室中央、感度：3、検知エリア確認モード
※通常動作モードでは、検知エリアより内側で車両を検知します。
センサー検知条件
| 名称 | ViiK Cell （車両検知センサー 車室用 露出型） |
||
|---|---|---|---|
| 型 式 | OVS-01CL(J)Ⅱ | ||
| 検知方式 | マイクロ波( ドップラー、FMCW)・超音波 コンビネーション方式 | ||
| センサー周波数 | マイクロ波センサー：24GHz 超音波センサー：58kHz | ||
| 応答速度 | 500msec | ||
| 電源電圧 | DC12～24V | ||
| 消費電流 | ヒーター作動時：最大200mA、ヒーター非作動時：最大80mA（24V時） | ||
| 出力 | 無電圧リレー出力DC30V, 0.3A（出力1： N.O. / N.C. 切替） | ||
| 入力 | N.O. 接点入力 | ||
| 検知距離 | マイクロ波センサー | 0.8～3.8ｍ 可変 | |
| 超音波センサー | 0.1～2.5ｍ 可変 | ||
| 検知可能車速度 | 2～20km/h | ||
| 機器設定 | 感度(マイクロ波センサー) | レベル1～5（出荷時設定：3） | |
| 検知復帰時間（マイクロ波センサー） | 切/1/2/4秒（出荷時設定：2秒） | ||
| オンディレー | 0.5/1/2/4秒（出荷時設定：1秒） | ||
| オフディレー | 0.5/1/2/4/10秒（出荷時設定：1秒） | ||
| 出力１接点切替 | N.O. / N.C（. 出荷時設定：N.O.） | ||
| マイクロ波センサー検知距離 | 2.4 / 2.6 / 2.8 / 3 / 3.2 /3.4 / 3.6 / 3.8 ｍ（出荷時設定：3.8m） | ||
| 超音波センサー検知距離 | 切/ 1 / 1.2 / 1.5 / 2.5m（出荷時設定：2.5m） | ||
| センサー設置場所 | 車室角/車室中央（出荷時設定：車室中央） | ||
| 表示灯 | 通常時 | 待機時：緑点灯 検知時：赤点灯、悪環境時：緑点滅(遅） | |
| 検知エリア確認時 | 非検知時：緑点滅, マイクロ波センサー検知時：黄点滅 超音波センサー検知時：紫点滅, マイクロ波・超音波センサー検知時：赤点滅 |
||
| 自動補正時 | 準備中：青点滅（遅）、補正中：青点滅（速）、超音波検知エラー：赤青交互点滅 | ||
| センサーリセット時 | リセット完了：黄点灯（2秒間） | ||
| 人キャンセル機能 | あり ※車室中央設定時のみ | ||
| 使用環境温度 | -20～50℃ | ||
| 使用環境湿度 | 95％ max.（ただし結露なきこと） | ||
| 保護構造 | IP65 | ||
| 設置場所 | 屋内・屋外 角柱取付 | ||
| 設置高さ | 750～800ｍｍ（地面と本体中央の距離） | ||
| センサー角度調整 | 左右方向：±30°(5°刻み) | ||
| 質量 | 420ｇ | ||
| 付属品 | 施工説明書、本体取付ネジ（M4×12）×4、本体取付ナット（M4）×4 超音波エリア調整フィン、超音波エリア調整フィン取付ネジ（タップ呼び3×8） |
||
単位（mm）
