CAN通信センサー CAN/リレー変換器
CAN 通信センサーのCAN/リレー変換器
主な特長
- CAN通信型自動ドアセンサーの検出信号と接点信号を相互に変換する信号変換器です。
アプリケーション例、結線図
警備会社・入退管理システムへの接続
CANドアシステムに接続されたCANセンサーの検出信号を、OU-IO13CANを介して無電圧接点へ変換することで、警備会社のシステムや入退管理システムへの接続が可能となります。
- 警備会社システムからの解錠・起動信号・火報信号は直接エンジンCBへ接続してください。
音声機器・回転灯などへの接続
CANドアシステムに接続されたCANセンサーの検出信号を、OU-IO13CANを介して無電圧接点へ変換することで、音声機器や回転灯などへの接続が可能となります。

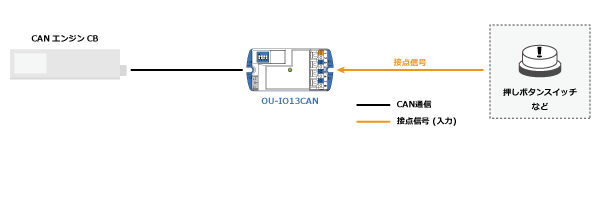

外部入力の接点信号をCANドアシステムに接続
押しボタンスイッチなどの外部入力の接点信号を、OU-IO13CANを介してCAN信号に変換し、CANドアシステムに接続することで、自動ドアの開閉が可能となります。
もっと細やかに。
もっとわかりやすく。
スマートデバイス設定機種
- スマートデバイスでの設定には端末受信機 OR-1CAN(別売)が必要です。
- 設定に使用できるスマートデバイスは、Bluetooth Low Energy 機能が必要です。
本製品には、設定時専用アプリが必要です。
専用アプリは無料でご使用いただけますが、ダウンロードには別途通信料が発生し、お客さまのご負担となります（専用アプリのバージョンアップの際や専用アプリが正常に動作しないことにより再設定などで追加的に発生する通信料を含みます）。専用アプリをインストールしたスマートデバイスの変更、売却、および、携帯電話会社との契約解除等の際には、必ず専用アプリは事前に削除してください。不正アプリ・不正プログラムに十分ご注意ください。尚、専用アプリは日本国内に限りご使用ください。
※Bluetooth® は、Bluetooth SIG, Inc. が所有する登録商標です。オプテックス株式会社はライセンスに基づいて使用しています。
オプション
CAN ケーブル
メスーメス（0.3m / 1.0m / 2.0m）
メスーメス（1.0ｍ）
適合機種
仕様
外形寸法図
| 型式 | OU-IO13CAN | |
|---|---|---|
| 設置場所 | 無目内部 | |
| 電源 | DC12～24V | |
| 消費電力 | 0.5W以内 (本体のみ) | |
| 外部出力 | 出力方式 | リレー接点 1a (無電圧) / 50V0.1A以内 (抵抗負荷) |
| 最大出力数 | 3 | |
| 出力保持時間 | 0分0秒～3分59秒 (ドア設定アプリで変更可能) | |
| 応答時間 | 0分0秒～3分59秒 (ドア設定アプリで変更可能) | |
| 外部入力 | 入力方式 | 無電圧接点 max.1mA |
| 最大入力数 | 1 | |
| 入力認識時間 | 0.01秒以上 | |
| 入力保持時間 | 約0.5秒 | |
| CAN/リレー変換器 最大接続数 | 同一ネットワークに2台まで | |
| センサー入力方式 | CAN通信 (CAN High、CAN Low) | |
| 動作表示灯 | 待機時：青色点灯、設定モード時：緑色/青色交互点滅 | |
| 使用周囲温度 | -20℃～+55℃ | |
| 使用周囲湿度 | 90%以下（結露なきこと） | |
| 質量 | 55g（本体のみ） | |
| 付属品 | 取付ビス (呼び4☓12) ☓2、取扱説明書×1 | |
単位（mm）
