プロセーフT

OAT-3CAN

プロセーフT OAT-3CAN
  • OAT-3CAN シルバー
  • OAT-3CAN ステン
  • OAT-3CAN ホワイト
  • OAT-3CAN ブラック
  • OAT-3CAN ブロンズ
  • OAT-3CAN キョウメン

あらゆるシーンに対応可能。プレートデザインも自由に選べます。

カラーバリエーション

  • シルバー
    シルバー
  • ステン
    ステン
  • ホワイト
    ホワイト
  • ブラック
    ブラック
  • ブロンズ
    ブロンズ
  • 鏡面
    鏡面
  • 公民館・市民センターなど
  • 病院食品工場など
  • CAN通信で安心。専用アプリでステータスを可視化
    CAN通信でセンサー機能をモニタリングしています。異常をいち早く発見してトラブルを未然に防ぐことが可能です。また専用アプリで過去のエラー履歴を確認できます。
  • シンクロドアウェイによる安全性を実現
    CAN通信により内外のドアウェイエリアをシンクロドアウェイエリアとして機能させ、通行者のゆっくりした通過や立ち止まりに対して高い安全性を実現します。
  • 「タッチスイッチ」と「無目付併用センサー」の機能を1台に集約
    タッチスイッチの働きを擬似的に行う機能と、安全用途の併用センサー機能を1台に集約しました。また、これまで面倒だったタッチスイッチの電池交換が不要となります。
  • シーンに合わせたプレートを選択可能
    耐久性に優れた、質感のあるプレートに様々なデザインをご用意しました。現場にマッチしたプレートをご選択いただけます。
    ※本製品は、無目取付の光線センサーを擬似的にタッチスイッチとして使用するセンサーです。タッチスイッチの用途全ての代替はできません。
  • 非接触でドアの開閉を促す「てをかざすプレート」を新たに追加
    ガラス面に設置されるプレートに手の甲を「かざす」だけでドアを開閉できることがわかるように、「かざす」を想起できるアイコンと視覚的に認知できる形状にしました。触れることなくドアを利用できることが、お客様の不安の軽減につながり、店舗側にとっても目に見える形で予防・衛生対策を実施し、安心の提供を伝えることができます。
    「てをかざすプレート」の新しいデザインが、これまでの意識、行動に変化をもたらし、手の甲をかざしてドアを開けるという新しい行動(動作)として普及することを目指しました。

もっと細やかに、もっとわかりやすく。
スマートデバイス設定機種

  • スマートデバイスでの設定にはCAN通信センサー 設定端末用受信機 OR-1CAN(別売)が必要です。
  • 設定用のスマートデバイスには、Bluetooth Low Energy機能が必要です。

OR-1CANの製品情報を見る

スマートデバイス設定機種
  • 本製品には設定時専用アプリが必要です。
    専用アプリは無料でご使用いただけますがダウンロードには別途通信料が発生し、お客さまのご負担となります(専用アプリのバージョンアップの際や専用アプリが正常に動作しないことにより再設定などで追加的に発生する通信料を含みます)。専用アプリをインストールしたスマートデバイスの変更、売却、および、携帯電話会社との契約解除等の際には必ず専用アプリは事前に削除してください。不正アプリ・不正プログラムに十分ご注意ください。尚、専用アプリは日本国内に限りご使用ください。
  • Bluetooth® は、Bluetooth SIG, Inc. が所有する登録商標です。オプテックス株式会社はライセンスに基づいて使用しています。

てをかざすプレートがもたらす、触らなくてもいい安心感。触らせない衛生管理。

OAT-3動作イメージ
手をかざすプレートラインアップ
図 柄; 全 6 種 ※てをかざすプレート 縦 TKP-2 裏面に印刷はありません。
寸 法; 70mm × 70mm (てをかざすプレート TKP-1, 接触防止プレート)、70mm × 45mm (案内表示プレート左/右)、Φ31mm (衝突防止プレート *4枚)、40mm × 194mm (てをかざすプレート 縦 TKP-2)
素 材; PET
OAT-3エリアイメージ
オプション
防雨カバー(L)

防雨カバー(L)

無目下キット

無目下キット

シルバー / ホワイト / ブラック / ブロンズ / ステン / 鏡面

スペーサー

スペーサー

埋込金具

埋込金具

L金具

L金具

シルバー / ホワイト/ ブラック / ブロンズ

延長線

延長線

メス-メス(0.3m / 1.0m / 2.0m)
オス-メス(1.0m)

てをかざすプレート (TKP-1)

てをかざすプレート (TKP-1)

全6種(てをかざすプレート TKP-1、案内表示プレート左/右、接触防止プレート、衝突防止プレート、てをかざすプレート 縦 TKP-2)

オプション

PDFファイル、DXFファイル等のダウンロードはこちら

  • エリア構成

  • 仕様

  • 外形寸法図

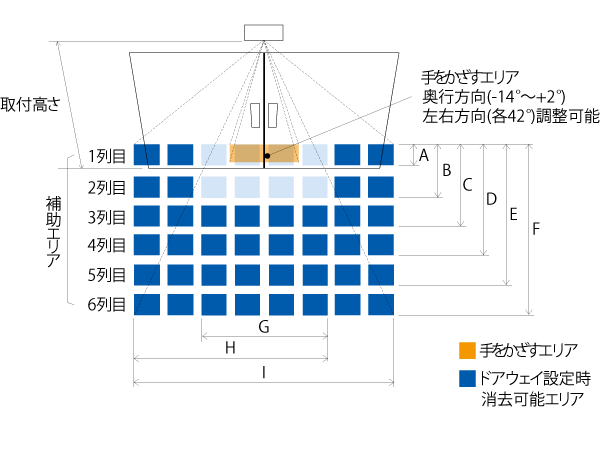

エリア構成
取付高さ 2000 2200 2400 2500 3000
奥行 A 1列 200 230 250 260 310
B 2列 450 500 550 560 680
C 3列 800 890 970 1010 1210
D 4列 1090 1200 1310 1360 1630
E 5列 1530 1690 1840 1920 2300
F 6列 2000 2210 2410 2500 3010
左右幅 G 両側消去 1040 1150 1320 1430 1560
H 片側消去 1720 1900 2070 2150 2590
I 消去なし 2260 2490 2710 2820 3390

単位(mm)

※ 上記数値は、奥行エリア振り角度0°、左右エリア振り角度0°の場合の数値です。
※ 上記数値は、照射スポットの表記であり、進入スピード、服の色や材質、および床の色や材質により人(物)を検出する位置が異なります。

型式

OAT-3CAN

カバー色

ブロンズ、シルバー、ブラック、ホワイト、ステン、鏡面

取付高さ

2.0~3.0m以内(国内規格対応:2.0~2.4m以内)

検出エリア可変範囲

手をかざすエリア
奥行方向:-14º~+2º(無段階)
左右方向:各42º(各6º×7クリック)
補助エリア
奥行方向:-16º~0º(無段階)
左右方向:各7º(各3.5º×2クリック)

電源

DC12~24V

消費電力

2.0W以内

出力

CAN通信(CAN High、CAN Low)

出力保持時間

約0.5秒

使用周囲温度・湿度

-20℃~+55℃ 90%以下(結露なきこと)

保護等級

IP54

ESPE

タイプ2

パフォーマンスレベル

d

カテゴリ

2

質量

250g/本体のみ

構成部品

本体×1、配線用コード(0.5m)×1、取付型紙×1、取扱説明書×1、
エリア調整治具×1(本体に装着)、 取付ビス×2

外形寸法図

単位(mm)
