OA-220V BUILT-IN
取付高さ：2.0～3.5m以内
検出方式：近赤外線反射方式
| 製品名 | 価格 |
|---|---|
| OA-220V BUILT-IN | ー |
- ドア周辺の美観を重視
センサー検出面がフラットにデザインされており、すっきりとした エントランスを演出いたします。 - 高所対応、広エリア、高密度ドアウェイを実現
取付高さ3.5mまで対応。大開口に対応した広エリアを実現しています。
さらに、12本の高密度ドアウェイエリアを搭載し、通行者を安全にサポートします。 - 空調効率を考えた「ECOモード」
「ECOモード」搭載により、通行者の方向を判断し、退出時の自動ドア開放時間を減らし空調効率を改善します。
「ECOモード」について - 簡単取付、簡単調整
オプテックス独自の新機構により、センサー本体が簡単確実に設置できます。また、設定変更もワンプッシュで本体が下がってくるので、調整が簡単です。
オプション
OA-220V BUILT-IN化粧プレート(220VBI-KP(BL))
補助プレート

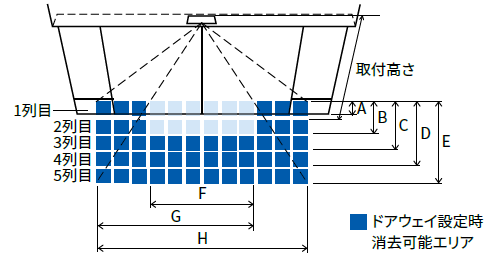

エリア構成
仕様
外形寸法図
単位（mm）
| 取付高さ | 2000 | 2200 | 2500 | 3000 | 3500 |
|---|---|---|---|---|---|
| A | 130 | 150 | 170 | 200 | 230 |
| Ｂ | 380 | 420 | 470 | 570 | 660 |
| Ｃ | 710 | 790 | 890 | 1070 | 1250 |
| Ｄ | 1150 | 1270 | 1440 | 1730 | 2020 |
| Ｅ | 1590 | 1750 | 1980 | 2380 | 2780 |
| Ｆ | 1200 | 1330 | 1510 | 1810 | 2110 |
| Ｇ | 1860 | 2050 | 2320 | 2790 | 3260 |
| H | 2520 | 2780 | 3150 | 3790 | 4420 |
検出エリアイメージ
単位（m）
※ 上記数値は、照射エリアの表記であり、進入スピード、服の色や素材、および床の色や材質により人(物)を検出する位置が異なります。
| 取付高さ | 2.0～3.5ｍ以内 | |
|---|---|---|
| 検出方式 | 近赤外線反射方式 | |
| 検出エリア可変範囲 | ドア側エリア(1～3列目) ： -10°～+2°（無段階) 奥行エリア(4,5列目) ： ＋30°～＋38°（無段階） | |
| 電源 | AC/DC12～110Ｖ(50/60Hz) | |
| 消費電力 | 2.0W/5.0VA以内 | |
| 動作表示 | ドアウェイ 設定 | 緑色点灯：待機時 水色点灯：1列目検出時赤色点灯：2列目検出時橙色点灯：3～5列目検出時 |
| 起動設定 | 緑色点灯：待機時赤色点灯：1列目検出時橙色点灯：2～5列目検出時 | |
| 出力 | リレー接点1a(無電圧) 50V0.1A以内(抵抗負荷) | |
| 静止体検出時間 | 2秒・10秒・30秒・無限 | |
| 使用周囲温度 | -20℃～＋55℃(結露なきこと) | |
| 質量 | 295g/本体のみ | |
| 構成部品 | 本体×1、配線用コード（2.5m）×1、取扱説明書×1、エリア調整用治具×1、保護シール×1 | |
単位（mm）
