LWS-R400
広大な敷地内で警戒を求められる、大規模施設に最適。
| 製品名 | 価格 |
|---|---|
| LWS-R400 | オープン価格 |
特長
通信方式にLoRaⓇを採用し、電波到達距離3km※を実現。
エネルギー関連施設や工場、学校法人、病院など敷地面積の広い大型規模の施設に最適です。
※ 送信機：地上高1.5m 設置、受信機：地上高3.0m 設置の場合
あくまでも見通し距離であり、設置高さや設置環境により電波の到達距離が短くなる場合があります。
基本構成
ワイヤレス警戒システムLWSシリーズは、送信機（LWS-T515）と受信機（LWS-R400）のセットでご使用いただく製品です。
さらに、コントローラー（CB-22）を組み合わせると、受信機（LWS-R400）への電源供給と検知時の報知音を出すことができます。
方向判別機能で来客報知センサーに
1台目の送信機で検知後、2台目の送信機が検知した時のみ警報を出力する「方向判別機能」を搭載。方向判別による来客報知用途に最適です。
※ 来客報知として使用する場合、別途チャイムが必要です。
用途に合わせて選べるオプション
丸ベルなどの外部機器との連携が不要な場合や、コントローラー「CB-22」には搭載されていない音色に設定したい場合など、使用シーンに合わせた多彩なオプション品をご用意しています。
メロディサイン EC730W
ACK（アンサーバック）機能を搭載。送受信機間の通信信頼性がアップ。
ACK受信表示機能により、受信機が正常に受信したことを送信機へ通知します。
これにより機器設置時の施工効率が大幅アップします。
- 無線入力：4ループ
- 送信機登録台数： 最大60台
- 警報出力：4出力
- タンパー異常出力：1出力
- 通信異常出力：1出力
- ローバッテリー出力：1出力
旧モデルS-RC5/S-RS5との互換性について
本製品は旧モデルS-RC5/S-RS5と使用する周波数が異なるため、互換性はございません。
また本製品にはチャイム機能はございません。
来客報知用途には、以下の製品を組み合わせることでご使用いただけます。
・LWS-R400（受信機）
・LWS-T515（送信機）
・CB-22（チャイム機能付きのコントローラー）
新システム/旧システム 主要機能比較はこちらをご参照ください。
オプション

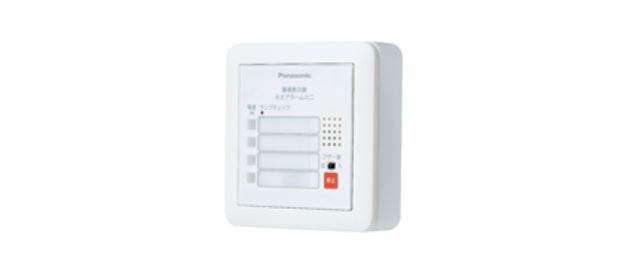

ネオアラームミニ
BRN 104
・表示灯：あり
・ブザー音：１種 ※入切可
・接点入力：4
・電源：AC100V施工
※パナソニック株式会社エレクトリックワークス社製
メロディサイン
EC730W
・表示灯：なし
・音色：３種 ※ボリューム付
・接点入力：2
・電源：AC100V施工
※パナソニック株式会社エレクトリックワークス社製
LWS-R400用AC／DCアダプター
UV313-1210
コントローラー「CB-22」を使用しない場合、LWS-R400への電源共有に必要です。
※アツミ電気株式会社製
仕 様
外形寸法図
| 受信機 | ||
|---|---|---|
| 型式 | LWS-R400 | |
| 電源電圧 | DC12～24V±10％（無極性） | |
| 消費電流 | 100mA 最大 | |
| 標準受信距離 | 3km（設置環境により変動します） | |
| 送信出力 | 20mW | |
| 使用周波数帯 | 920MHz帯 | |
| システムコード（混信防止） | 7bit 128通り | |
| 無線入力 | 4ループ | |
| 半導体無電圧接点出力 | 警報出力 | 4出力、抵抗負荷 DC28V、0.2A(N.C./N.O.切換) | タンパー異常出力 | 1出力、抵抗負荷 DC28V、0.2A(N.C.) | 通信異常出力 | 1出力、抵抗負荷 DC28V、0.2A(N.C.) | ローバッテリー出力 | 1出力、抵抗負荷 DC28V、0.2A(N.C.) |
| 表示灯 | 受信感度表示灯 | 通常時：緑点灯 受信レベル強：赤色点灯 受信レベル中：早い赤色点滅 受信レベル弱：遅い赤色点滅 |
| ループ表示灯 | 受信時：赤色点灯、異常表示時：赤色点滅 | |
| タンパー異常表示灯 | 異常表示時：赤色点灯、履歴確認時以上あり：赤色点滅 | |
| 通信異常表示灯 | 異常表示時：赤色点灯、履歴確認時以上あり：赤色点滅 | |
| ローバッテリー表示 | 送信機のローバッテリー時：赤色点灯 履歴確認時送信機のローバッテリー履歴あり：赤色点滅 |
|
| 登録台数 | 最大60台（1ループあたり最大15台×4ループ） | |
| 液晶表示部 | 警報または異常（タンパー・通信・ローバッテリー）の履歴を表示 | |
| 警報接点出力時間 | 約6秒～センサの状態に連動 | |
| 使用温度範囲 | 0℃～＋40℃ | |
| 設置場所 | 屋内 | |
| 質量 | 約230g | |
| 付属品 | 取付ビス 呼び4×L20 2本、場所表示シール | |
|
