天井取付 汎用モデル
失報・誤報・妨害とあらゆる問題にバランスよく応えるパッシブインフラレッドディテクター。
| 製品名 | 価格 |
|---|---|
| JX-12W [屋内用/天井取付 汎用モデル] | 希望小売価格 ¥38,500（税込） |
| JX-20N [屋内用/天井取付 汎用モデル] | 希望小売価格 ¥38,500（税込） |
| JX-5S [屋内用/天井取付 汎用モデル] | 希望小売価格 ¥38,500（税込） |
特長
148本の高密度エリア（JX-12W）
JX-12Wは148本のエリアを実現。これによりエリアの抜けが少なく、より確実な人体検知が可能になりました。
小動物対策機能（クアッドゾーンロジック）搭載（JX-12W）
小動物による誤操作や、風の影響を受けやすい厳しい環境下でも使用できるよう、パルスカウントは「2回/4回/小動物対応」の3段階切替え。また検知エリアを複数に分割することで、人体だけをより確実に検知します。
温度補償回路搭載
常に一定の検知性能を維持する為、設置環境に応じて感度を自動的にコントロールする進化型温度補償回路を採用。ディテクターは周囲の温度に応じて最適の感度に自動的に設定します。これにより様々な設置環境の温度変化に対応できます。
インテリジェントタンパー機能
非警戒中にディテクターを外し、カバー内部にマスキングを施した後に起こる
ディテクターの検知不能状態を検知し出力する機能（ジャンパー線をカットすることにより使用可能）。
CDコーナーのように天井が低くカバーを外されやすい場所に最適です。
防虫仕様
小さな隙間から侵入した虫により発報してしまうという誤動作が発生する場合があります。
本製品は隙間ができ易いカバーとシャーシの間にシリコンゴムを施し、スイッチ裏部にはスポンジを入れて、防虫対策をしています。
その他 特長
- アラームメモリー機能
- フォトモスリレー採用
- 感度調整（3段）
- パルスカウント切替
- 警報出力切替（N.C./N.O.）
- 7段階のエリア角度調節機能
- 警報表示灯、メモリー表示灯装備
- 電波ノイズ、ラインノイズの影響を受けない安心設計
オプション
検知エリア
仕 様

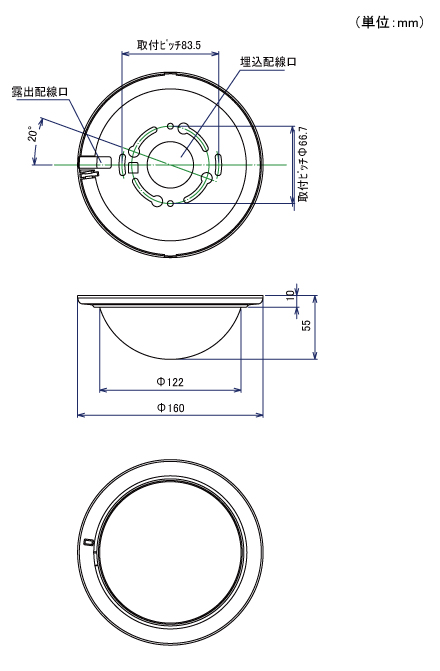

外形寸法図
JX-12W
単位（m）
JX-20N
単位（m）
JX-5S
単位（m）
| 型 式 | JX-12W | JX-20N | JX-5S |
|---|---|---|---|
| 検知エリア | 12m立体警戒 | 20m面警戒 | 5mスポット警戒 |
| 検知ゾーン数 | 148本 | 32本 | 32本 |
| 検知方式 | パッシブインフラレッド方式 | ||
| 赤色表示灯 | 警報出力時：点灯（スイッチにより消灯可能） | ||
| インテリジェントタンパー出力時：2回点滅を繰り返す | |||
| 黄色表示灯 | ー | ||
| 警報保持時間 | 3.0±0.5秒 | ||
| 警報出力 | N.C.（N.O.に切換可）DC28V 0.2A（最大） | ||
| インテリジェントタンパー出力 | N.C. DC28V 0.2A（最大） | ||
| アンチマスキング出力 | ー | ||
| タンパー | 本体を外すと開 | ||
| パルスカウント | 2回／4回／小動物 | 2回固定 | |
| ウォームアップ時間 | 約1分間（ウォームアップ時：赤と黄色の表示灯が交互に点滅） | ||
| 電源電圧 | DC9～18V（無極性） | ||
| 消費電流 | N.C.時：22mA N.O.時：27mA | ||
| 取付場所 | 室内 天井取付：取付高さ2～5m | ||
| 使用環境 | －20～＋50℃ 湿度95%（最大） | ||
単位（mm）
|
