レーザースキャンセンサー

RLS-3060シリーズ

レーザースキャンセンサー RLS-3060シリーズ
  • REDWALL
  • RLS-3060L
  • RLS-3060SH
  • RLS-3060L

    希望小売価格オープン価格

  • RLS-3060SH

    希望小売価格オープン価格

レーザー光を照射し、対象物の「大きさ」「速度」「センサーからの距離」を識別できる高機能センサーです。

特長

レーザースキャンニングによる高密度エリア警戒

レーザー光を照射し、対象物の「大きさ」「速度」「センサーからの距離」を識別できる高機能センサーです。
専用ソフトにより自由な検知エリアの構築が可能なので、検知エリアと非検知エリアを明確に分けることができます。

高信頼性センシング

  • 半径30M、扇状190度を警戒
  • 水平エリア警戒、垂直エリア警戒の切替が可能

簡単な調整・設定

  • スキャニングによる自動エリア設定
  • 雨、霧、雪など悪環境への対策
  • エリアチェッカーによるエリアの見える化
  • 専用ソフトによる自由な検知エリア作成
    専用ソフトを用いて検知エリアと非検知エリアを明確に分けることができます。
REDSCANマネージャー(設定用ソフト)画面イメージ
REDSCANマネージャー(設定用ソフト)画面イメージ

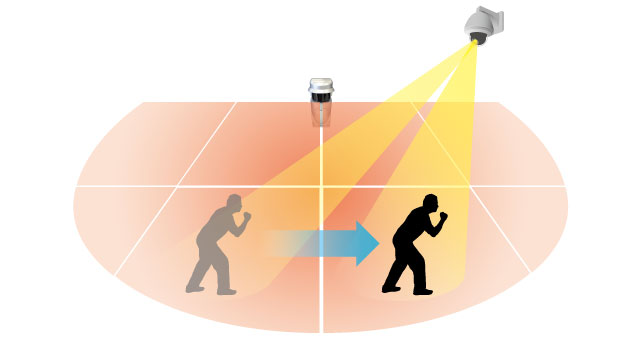

PTZカメラとの連動

PTZカメラとの連動

警戒エリアを4分割にし、個別エリアの出力を出す事で侵入者の位置に対応してカメラを旋回、ズームできます。
※RLS-3060SHのイベントコード使用時は8分割までエリア分けが可能です。

検知エリアの自動高さ更新

検知エリアの自動高さ更新

垂直検知エリアを設定した場合、地面の凹凸に合った検知エリアを自動で形成します。そのため、雪などが降り積もった場合でも、積雪に応じてエリアの高さを自動調整します。

検知エリア別 設置イメージ

垂直検知エリア
設置イメージ(フェンスへの接近警戒)
水平検知エリア
設置イメージ(侵入禁止エリアへの接近警戒)

型式別 特長

RLS-3060L

RLS-3060SH

・設置場所に応じた設定項目(屋外、屋内)
・警戒エリア4分割対応

・設置場所に応じた設定項目(屋外、屋内、微小物体検知、車両)
・警戒エリア8分割対応
・ヒーター内蔵

推奨設置場所

空港、防衛関連施設
発電所、変電所
データセンター

その他 推奨設置場所
湾岸施設、刑務所、浄水場、銀行、美術館・博物館、神社仏閣 など

オプション

LAC-1

レーザーエリアチェッカー

LAC-1

希望小売価格 オープン価格

RLS-PB

ポール取付金具

RLS-PB

希望小売価格 オープン価格

RLS-SB

斜め取付金具

RLS-SB

希望小売価格 オープン価格

PDFファイル、DXFファイル等のダウンロードはこちら

  • 仕 様

  • 外形寸法図

型  式 RLS-3060SH RLS-3060L
検知種別 インフラレッドレーザースキャン
レーザークラス クラス1
検知範囲 垂直 半径30m 中心角:180°
水平 半径30m 中心角:190°
角度分解能 0.25°
通信ポート イーサネット,RJ-45,10BASE-T/100BASE-TX
プロトコル UDP,TCP/IP REDWALLEventCode
電源電圧 19.2-30V DC/24V AC ±10%
消費電流 400mA(24V DC) 600mA(24V AC)
ヒーター電源電圧 19.2-30V DC/24V AC ±10% -
ヒーター消費電流 400mA (24V AC/DC) -
設置高さ 垂直 4m~15m
水平 0.7m
エリアアラーム出力 N.O, DC28V,0.2A(最大)×4
総合アラーム出力 C接点, DC28V,0.2A(最大)×1
トラブル出力 C接点, DC28V,0.2A(最大)×1
タンパー出力 N.C, DC28V,0.1A(最大)×1
悪環境出力 C接点, DC28V,0.2A(最大)×1
出力保持時間 約2秒
使用温度範囲 -20~60℃
使用温度範囲(ヒーター使用時) -40~60℃ -
保護等級 IP66
外形寸法 334×144×155mm
質量 2.5kg 2.4kg
 外形寸法図

単位(mm)
