アクティブセンサー

短距離 汎用モデル

アクティブセンサー 短距離 汎用モデル
  • AX-20TN(J)[汎用モデル 20m線警戒]
  • AX-40TN(J)[汎用モデル 40m線警戒]
  • AX-60TN(J)[汎用モデル 60m線警戒]
  • AX-20TN(J)

    希望小売価格¥33000(税込)

  • AX-40TN(J)

    希望小売価格¥41800(税込)

  • AX-60TN(J)

    希望小売価格¥44000(税込)

屋外用アクティブセンサー。
短距離・汎用型。

特長

  • 水や埃、虫の侵入を防ぐIP65の高気密ボディー(耐塵・防噴流形)。
  • 霜や雨によるビームへの影響を防ぐフード設計。
  • 雷の影響を受けにくい耐サージ電圧設計。

オプション

PDFファイル、DXFファイル等のダウンロードはこちら

  • 検知エリア

  • 仕 様

  • 外形寸法図

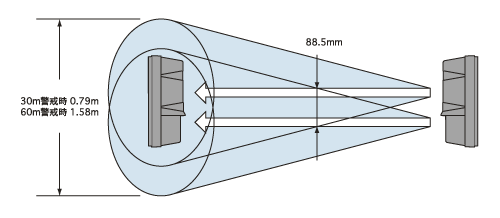

検知エリア図
型  式 AX-20TN(J) AX-40TN(J) AX-60TN(J)
警戒距離 屋外20m 屋外40m 屋外60m
最大到達距離 200m 400m 600m
検知方式 赤外線遮断検知方式
遮光時間 50・100・250・500msec 4段階切換
警報保持時間 時間 2秒±1秒
警報出力 N.C. 無電圧接点 DC28V 0.2A
タンパー 本体よりカバーを外すと開
光軸調整範囲 水平方向:±90゜ 垂直方向:±5゜
電源電圧 DC10.5~28V
消費電流 (投光器+受光器) 38mA(最大) 41mA(最大) 45mA(最大)
使用環境 温度:-35~+60℃ 湿度:95%(最大)
付属品 プレート固定用ネジ×8、ポール固定用ネジ×8、壁取付用ネジ×4、ポール取付用U字金具×4
 外形寸法図

単位(mm)
