SSチェッカー(後方散乱光方式)

 SSチェッカー(後方散乱光方式)
  • TS-Mx(J)

必要な機能とコストのバランスを追及、ハイレベルのコストパフォーマンスを発揮。

主な特長

  • 最大50,000mg/Lの広い測定範囲
    ばっき槽のMLSS監視、原水・処理過程の濁度監視に活用いただけます。
  • 取扱い操作がシンプル、簡単
    複雑な設定いらず、誰でもわかりやすい簡単操作です。
  • 付帯設備不要 ワイパー洗浄装置標準搭載
    検出窓の洗浄は内蔵のワイパー洗浄方式なので、メンテナンス用の付帯設備は不要ありません。また、1ヶ月に1度窓面を確認するだけの簡単メンテナンスで手間がかかりません。
  • 傷に強いサファイアガラス採用
    傷つきにくいサファイアガラス採用により、メンテナンスの際、窓面をゴシゴシ丸洗いしても大丈夫。

公定法との相関

手分析によるSS値との差を補正機能により解消できます。

公定法との相関

オプション

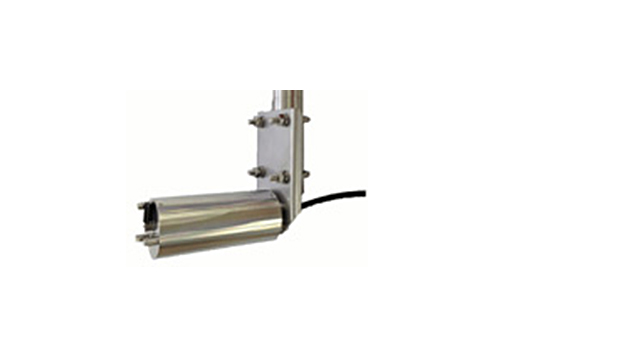

TA-3

取付アタッチメント

TA-3

水流が速い場合などに、濁度チェッカー・SSチェッカーが壁面・施設機器に当ったり、回転することを防ぐため、パイプに固定するのに使用

適合パイプ:配管用ステンレス鋼管25A(外径34mm)
材質:SUS304
※取り付け用のパイプはお客様でご用意ください。

TSC-MK

メンテナンスキット

TSC-MK

ワイパー洗浄装置の交換ブレード
※1年に1度を目安に交換

構成品
●ワイパーブレード×2
●清掃用ブラシ×1
●検出窓清掃用紙×2
●取扱説明書×1

TP-FK2

フードキット

TP-FK2

直射日光から変換器を守る日除けカバー

PS-1

ポールスタンション

PS-1

変換器のポール取付金具
フードキットと合わせて使用

PDFファイル、DXFファイル等のダウンロードはこちら

  • 仕様

  • 外形寸法図

名称 SSチェッカー
型式 TS-Mx
測定方式 後方散乱光方式
測定範囲 0~50,000mg/L(カオリン)
電源電圧 AC100~240V±10% 50/60Hz
消費電力 通常時:15VA以下  洗浄時:22VA以下
表示分解能 10mg/L
繰り返し精度 測定値の3%または300mg/Lの大きいほう(測定水温度:20℃、カオリン)
出力 信号出力(アナログ4-20mA、抵抗負荷300Ω以下)
警報出力(無電圧C接点 容量AC240V 1A抵抗負荷)
自己診断出力(無電圧C接点 容量AC240V 1A抵抗負荷)
警報タイマ 1~120分(1分単位で設定可能)
校正 蒸留水
洗浄装置 ワイパー洗浄装置
洗浄時間 10~240分毎に1回洗浄(10分単位で設定可能)
測定水温度 検出器:0~+40℃(凍結しないこと)
使用周囲温度 変換器:-20℃~+50℃ 湿度95%Rh以下(直射日光を避けること)
主要材料 検出器:SUS316L サファイアガラス フッ素ゴム EPDM PVC(ケーブル)
変換器:ポリカーボネート
寸法 検出器:直径約48×133mm
変換器:約162(H)×240(W)×75(D) mm
質量 検出器:約1.0kg(ケーブル9mを含む)
変換器:約1.6kg(変換器取付金具を含む)
保護構造 検出器:水中型 水深2m以内(IP68)
変換器:防噴流形(IP65)
検出器ケーブ長 9m(標準)
オプション メンテナンスキット(TSC-MK)、取付アタッチメント(TA-3) フードキット(TP-FK2)、ポールスタンション(PS-1)

検出器

検出器

変換器

変換器
