蛍光式溶存酸素計（DO計） DOS-20

●隔膜式に比べて取り扱いが簡単。メンテナンス負荷を軽減
●耐腐食性樹脂ハウジング採用
●屋外自立型と制御盤組込型（DINにも対応）の2種類の変換器との組合わせで、さまざまな設置条件に対応

製品名	価格
DOS-20	ー
SC-DO	ー
PM-DO	ー

主な特長
仕様・外形寸法図

主な特長

耐腐食性樹脂ハウジング
隔膜式に比べて取り扱いが簡単。メンテナンス負荷を軽減
屋外自立・制御盤組込・DIN対応の３種類の交換器との組合わせで、さまざまな設置条件に対応

活用事例

変換器

屋外自立型

SC-DO

●IP65の堅牢構造
●屋外自立型
●フリー電源（ AC100～240V）

制御盤組込型

PM-DO

●48x96mm角パネルマウント対応
●前面パネル IP66対応
●フリー電源（AC100V～240V）

オプション

DO計取付アタッチメント

DA-1

流速の速い設置場所などで使用
※塩ビパイプVP-40はお客様にてご用意ください。

DO計取付アダプター

DA-1AP

塩ビパイプにDOS-20を接続する場合、パイプと溶存酸素計の間に使用
※塩ビパイプVP-40はお客様にてご用意ください。

交換用センサーキャップ

DOS-CP

1年を目安に交換していただく消耗品

フードキット

TP-FK2

変換器への直射日光・防雨・外的衝撃を軽減

ポールスタンション

PS-1

変換器設置用50Aポール

変換器ポールスタンション固定キット

PS-TK

SC-DOをフードキット無しでポールスタンションに固定する際に使用

設置例

DO計取付アタッチメント（DA-1）

使用オプション
・DO計取付アタッチメント（DA-1）
・ポールスタンション（PS-1）

①ポールスタンション（PS-1）材質:SUS304
②塩ビパイプ（VP-40)　※お客様にてご用意ください
③パイプハンガー（40A)
④金具
⑤4-Uボルト（50A×M10)材質:SUS304
⑥パイプ取付継ぎ手（1/4-11 1/2インチNPT おねじ/40A）材質:PVC

※DO計取付アタッチメント（DA-1）には上記図面の③～⑥が含まれています。

PDFファイル、DXFファイル等のダウンロードはこちら

仕様

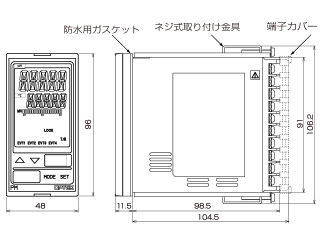

外形寸法図

検出器／変換器

型式		検出器 DOS-20／屋外自立型変換器 SC-DO	検出器 DOS-20／制御盤組込型変換器 PM-DO
測定項目		溶存酸素（mg/L）　温度（℃）　溶存酸素飽和率（％）　酸素分圧（kPa）
測定範囲（分解能）		［溶存酸素］ 0.00 ～20.00mg/L（0.01mg/L）
		［飽和率］ 0.0 ～200.0%（0.1%)
		［温度］0.0 ～50.0℃（0.1℃）
		［酸素分圧］0.0 ～150.0kPa（0.1KPa）
測定精度		±0.1mg/L（ 0～8mg/L）,　±0.2mg/L（8～20mg/L）
応答速度（水温25℃）		45秒（90%応答）
電源電圧		AC100-240V　15VA	AC100-240 　14VA
信号出力		4-20ｍA（抵抗負荷500Ω以下）	4-20mA（抵抗負荷500Ω以下）＊RS-485（オプション）
接点出力		無電圧C接点容量AC240V　2A抵抗負荷	無電圧A接点容量AC250V　3A抵抗負荷
洗浄出力		洗浄装置接続可能（無電圧A接点　容量AC240V　2A抵抗負荷）	洗浄装置接続可能（接点出力に設定可能）
校正		1点校正、2点校正、濃度オプション校正、工場出荷校正復元
補正		［塩分濃度補正］ 0～42PSU　［海抜補正］ 0～5000m
測定水温		0～50℃
使用周囲温度		変換器：-20～50℃	変換器：0～50℃
使用周囲温度		湿度95%Rh以下（直射日光を避けること）	湿度35～85%Rh （但し結露しない事）
材質	検出器	ABS
材質	変換器	ポリカーボネート	難燃性樹脂
寸法	検出器	Φ44×203mm
寸法	変換器	162(H)×240(W)×75(D)mm	96(H)×48(H)×98.5(H)mm
質量	検出器	850g（ケーブル10m含む）
質量	変換器	約1.6kg（変換器取付金具含む）	約290g
保護構造	検出器	水中型　水深200m以内　（IP68）
保護構造	変換器	防噴流形（IP65）	IP66（前面部）
ケーブル長		10m
オプション		DOセンサー取付アタッチメント（DA-1）、DOセンサー取付アダブター（DA-1AP）、交換用センサーキャップ（DOS-CP）
オプション		ポールスタンション（PS-1)、変換器ポールスタンション固定キット（PS-TK）、フードキット（TP-FK2）
