プロセーフT

OAT-3V

プロセーフT OAT-3V
  • OAT-3V シルバー
  • OAT-3V ステン
  • OAT-3V ホワイト
  • OAT-3V ブラック
  • OAT-3V ブロンズ
  • OAT-3V キョウメン

取付高さ:2.0~3.0m以内
検出方式:近赤外線反射方式

カラーバリエーション

  • シルバー
    シルバー
  • ステン
    ステン
  • ホワイト
    ホワイト
  • ブラック
    ブラック
  • ブロンズ
    ブロンズ
  • 鏡面
    鏡面
  • 公民館・市民センターなど
  • 病院食品工場など
  • 「タッチスイッチ」と「無目付け併用センサー」の機能を1台に集約
    タッチスイッチの働きを擬似的に行う機能と、安全用途の併用センサー機能を1台に集約しました。
    また、これまで面倒だったタッチスイッチの電池交換が不要となります。
  • 手をかざすエリアを自由に調整可能
    手をかざすエリアが細かく調整可能となり、あらゆる現場に対応できるようになりました。
    片引きドアの場合でも戸先側に微調整ができるので、プレートの位置に合わせたエリア設定が可能です
  • 広エリア・ドアウェイエリアを実現
    補助エリアが広くなり、これまで以上にスムースにご通行いただけます。さらにドアウェイ搭載により通行者の安全をサポートします。
  • シーンに合わせたプレートを選択可能
    耐久性に優れた、質感のあるプレートに様々なデザインをご用意しました。現場にマッチしたプレートをご選択いただけます。
    ※本製品は、無目取付の光線センサーを擬似的にタッチスイッチとして使用するセンサーです。タッチスイッチの用途全ての代替はできません。
    ※OAT-3VはFS(フェールセーフ)仕様になっており、機器故障時は、ドアが開放状態になります。
  • 非接触でドアの開閉を促す「てをかざすプレート」を新たに追加
    ガラス面に設置されるプレートに手の甲を「かざす」だけでドアを開閉できることがわかるように、「かざす」を想起できるアイコンと視覚的に認知できる形状にしました。触れることなくドアを利用できることが、お客様の不安の軽減につながり、店舗側にとっても目に見える形で予防・衛生対策を実施し、安心の提供を伝えることができます。
    「てをかざすプレート」の新しいデザインが、これまでの意識、行動に変化をもたらし、手の甲をかざしてドアを開けるという新しい行動(動作)として普及することを目指しました。

てをかざすプレートがもたらす、触らなくてもいい安心感。触らせない衛生管理。

OAT-3動作イメージ
手をかざすプレートラインアップ
図 柄; 全 6 種 ※てをかざすプレート 縦 TKP-2 の裏面に印刷はありません。
寸 法; 70mm × 70mm (てをかざすプレート TKP-1, 接触防止プレート)、70mm × 45mm (案内表示プレート左/右)、Φ31mm (衝突防止プレート *4枚)、40mm × 194mm (てをかざすプレート 縦 TKP-2)
素 材; PET
OAT-3エリアイメージ
オプション
防雨カバー(L)

防雨カバー(L)

無目下キット

無目下キット

シルバー / ホワイト / ブラック / ブロンズ / ステン / 鏡面

スペーサー

スペーサー

埋込金具

埋込金具

L金具

L金具

シルバー / ホワイト/ ブラック / ブロンズ

てをかざすプレート (TKP-1)

てをかざすプレート (TKP-1)

全6種(てをかざすプレート TKP-1、案内表示プレート左/右、接触防止プレート、衝突防止プレート、てをかざすプレート 縦 TKP-2)

オプション

PDFファイル、DXFファイル等のダウンロードはこちら

  • エリア構成

  • 仕様

  • 外形寸法図

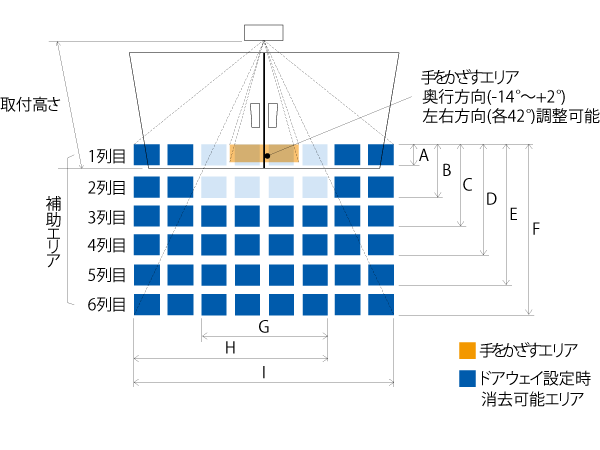

エリア構成
取付高さ 2000 2200 2500 3000
奥行 A 1列 200 230 260 310
B 2列 450 500 560 680
C 3列 800 890 1010 1210
D 4列 1090 1200 1360 1630
E 5列 1530 1690 1920 2300
F 6列 2000 2210 2500 3010
左右幅 G 両側消去 1040 1150 1430 1560
H 片側消去 1720 1900 2150 2590
I 消去無し 2260 2490 2820 3390

単位(mm)

※ 上記数値は、奥行きエリア振り角度0°左右エリア振り角度0°の場合の数値です。
※ 上記数値は、照射エリアの表記であり、進入スピード、服の色や素材、および床の色や材質により人(物)を検出する位置が異なります。

取付高さ

2.0~3.0m以内

検出方式

近赤外線反射方式

検出エリア可変範囲

手をかざすエリア
奥行方向:-14º~+2º(無段階)
左右方向:各42º(各6º×7クリック)
補助エリア
奥行方向:-16º~0º(無段階)
左右方向:各7º(各3.5º×2クリック)

電源

AC/DC12~110V(50/60Hz)

消費電力

2.5W/6.0VA以内

出力

起動:リレー接点1a(無電圧) 50V0.1A以内(抵抗負荷)
補助:リレー接点1a(無電圧) 50V0.1A以内(抵抗負荷)

静止体検出時間

2秒・10秒・30秒・無限

出力保持時間

約0.5秒

使用周囲温度

-20℃~+55℃(結露なきこと)

質量

250g/本体のみ

構成部品

本体×1、配線用コード(2.0m)×1、取扱説明書×1、取付型紙×1、取付ビス(呼び4×12)×2、エリア調整用冶具(出荷時装着)×1、補助コード(2.0m)×1

※構成部品にタッチプレートは付属しておりません。

外形寸法図

単位(mm)
