LEDセンサー照明 調光タイプ

LC-3300SC90DPRO

LEDセンサー照明 調光タイプ  LC-3300SC90DPRO
  • CLED
  • LC-3300SC90DPRO
  • LC-3300SC90DPRO

    希望小売価格¥79200(税込)

水銀灯の置き換えができる調光型LEDセンサーライトで
照明の常識をガラリと変える!

●定格光束:4500lm(水銀灯200W 形相当)
●設置場所:屋外

特長

シーンに合わせた調光モード設定

1.センサー調光(0〜100%→100%)

《3つの基本モード》

1.センサー調光(0〜100%→100%)

暗くなるとほんのり点灯し、人や車を検知した時など必要な時だけ点灯します。待機時の明るさを調整可能です。

※ほんのり点灯なしのON/OFF点灯(0%→100%)もできます。

2.照度調光

《3つの基本モード》

2.照度調光

周囲の明るさに応じて自動調光します。

3.常時点灯(10~100%)

《3つの基本モード》

3.常時点灯(10~100%)

周囲が暗くなると設定した明るさで点灯し続け、周囲が明るくなると消灯します。照明設置後に明るすぎた場合や光害対策に便利な機能です。

4.センサー調光①→警戒フラッシング

《基本モードと切替モードの組み合わせ》

4.センサー調光①→警戒フラッシング

例えば、屋外の資材置き場や中古車販売店で、営業中はセンサー調光(50%→100%)で動作させ、閉店後の侵入者にはフラッシング(点滅)で威嚇点灯させたいときなど、シーンに応じた点灯方法が選べます。

5.センサー調光①→センサー調光③

《基本モードと切替モードの組み合わせ》

5.センサー調光①→センサー調光③

待機時と検知時の明るさを2パターンに切り替えできます。例えば、夜間の使用頻度が多い間は待機時10%点灯・検知時100%点灯させ、使用頻度が少なくなった夜間はON/OFF点灯(0%→100%)で動作させるといった運用が可能です。

センサー調光 動作イメージ
周囲が暗くなるとほんわり点­灯(10%)で待機、人が来ると100%に増光します。人がいなくなり、点灯設定時間­が過ぎるとほんわり点灯(10%)に戻ります。
周囲が明るくなると消灯します。

業界最大※の検知エリア

ツイン素子のダブル搭載に加え、独自の光学設計により、人感センサー付照明として業界最大※の検知エリア15m×15mと業界最大※の検知ゾーン数84本を実現しました。
さらに、高さ2.5m~4.5mに取り付けても検知エリアは変わりません。
15m先からスムースに人を検知し、人が近くにいる時は明るく照らします。

取付高さは、最大で 4.5m まで設置でき、駐車場なら約12台のスペースを1台の機器で広範囲にカバーできます。ワンボックス車などハイルーフ車が駐車していても、検知エリアをしっかり確保できます。

  • 2013年10月現在 当社調べ

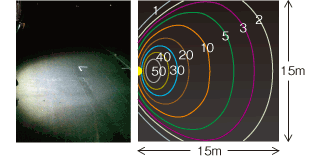

4500lmの明るさは90°サークルの配光

100%点灯時、定格光束 4500lm

一体型で簡単取付。お手頃な値ごろ感

多機能なのに、この価格を実現!LED照明に高精度センサーと照明制御機能をオールインワンにして簡単取付が可能になりました。

わかりやすく簡単なモード設定

モード設定

補助金・助成金情報

本製品は、各省庁や自治体の補助金や助成金の対象になる場合があります。
各対象についての詳細は、こちらを参照ください。

推奨設置場所

従業員駐車場
従業員駐車場の防犯
工場出入口
工場出入口の安全

オプション

PDFファイル、DXFファイル等のダウンロードはこちら

  • 検知エリア

  • 照度分布図

  • 仕 様

  • 外形寸法図

検知エリア

単位(m)

照度分布図
タイプ LEDセンサー照明 調光タイプ
型 式 LC-3300SC90DPRO
定格電圧 AC100V−240V 50/60Hz
消費電力 39W
光 源 LED(昼光色)
照射角度 90°サークル
色温度(CCT) 約5700K
演色性(CRI) 70
定格光束 4500 lm
使用温度範囲 −20℃〜+40℃(結露および氷結なきこと)/保存時:−25℃〜+60℃
使用湿度範囲 35〜85%RH/保存時35〜95%RH
保護構造 IP65(防塵・防噴流形)
電源入力 キャブタイヤケーブル(VCT) 口出し線長さ約1.5m
接点入力 モード切替用外部接点入力
専用M12コネクタケーブル(オプション品)
質 量 3.8kg
材 質 アルミダイカスト、ポリカーボネート、高密度ポリエチレン、ステンレス(SUS304)
設置場所 屋外ポール、壁面
耐塩害 耐塩仕様
動作表示灯 (赤色LED) 電源投入時(ウォームアップ時):ゆっくり点滅 待機時:消灯
検知時(昼間):点滅 検知時(夜間):点灯
動作モード 基本モード 切替モード
・センサー調光① 自動設定時 手動設定時
(0〜100%→100%)
・常時点灯
(0~100%)
・照度調光
・テスト ・切替なし ・警戒フラッシング
・常時点灯(10%) ・常時点灯(10%)
・センサー調光② ・センサー調光②
(10→100%) (10→100%)
・センサー調光③ ・センサー調光③
(0→100%) (0→100%)
タイマー 1分/3分/5分 切替
機種判別ラベル ピンク色
付属品 人感センサー用検知エリアマスキングプレート×1、昼夜判別センサー目隠しシール×1
取扱説明書
人感センサー
調整可動範囲 上下50°可変
検知エリア水平角度 150°/80°(検知エリアマスキングプレート装着時)
検知方法 パッシブインフラレッド方式
検知ゾーン数 84本
検知感度 低/中/高 切替
付帯機能 温度補償回路(周囲温度に応じて検知感度を自動調整)
昼夜判別センサー
昼夜判別 点灯 30〜50 lx 消灯 50〜70 lx(オープンエリアにて)

※仕様は改良の為予告なく変更することがあります。

外形寸法図

単位(mm)
