センサー検出信号ワイヤレス受信ユニット LINK-BT1
- LINK-BT1 P
- LINK-BT1 C
P：AC100V型
C：低電圧型
主な特長
1. 離れた場所でも接近情報をワイヤレスで伝送
シャッター開閉用センサーとワイヤレス受信ユニットは BLE 通信を介して接続され、配線レスで簡単に施工できます。また、最大 30 m まで接近情報を伝送できるため、構内の離れた場所にも注意喚起が可能となります。

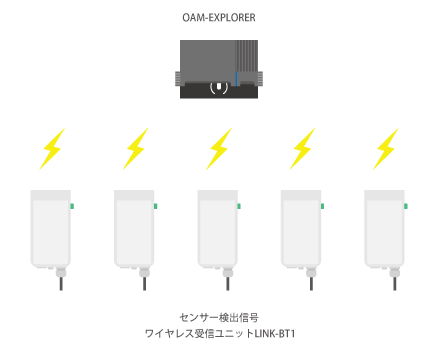

2. センサー1台に5台のワイヤレス受信ユニットを接続
センサーで検出した接近情報は 5 台のワイヤレス受信ユニットに同時接続ができます。例えば、シャッター付近、屋外の荷受け場、車両走行経路、事務所などさまざまな作業空間に設置することが可能です。
3. 既設現場に後付け可能
対応のシートシャッター開閉用センサーが設置されている現場であれば、後付けでワイヤレス受信ユニットを接続でき、レイアウトの変更なしに、現場の安全性を簡単に向上させることが可能となります。
使用シーン
工場や倉庫で、風除室前に近づくフォークリフトをシャッターセンサーが検出すると、後室側に無線で信号を送信し、回転灯などで周囲に車両の接近を知らせることができます。
工場や倉庫内の見通しが悪い通路で、交差点内に近づくフォークリフトをシャッターセンサーが検出すると、LINK-BT1を介し、回転灯などで周囲に車両の接近を知らせることができます。(再生時間 00:01:12)
組み合わせ可能センサー
仕様
外形寸法図
| 型式 | LINK-BT1 P | LINK-BT1 C | |||
|---|---|---|---|---|---|
| 電源 | AC 100V (50Hz/60Hz) | AC 12～24V (50Hz/60Hz) / DC 12～30V | |||
| 消費電力 | 1W / 3.0VA 以内 | 1W / 1.5VA 以内 | |||
| 通信方式 | Bluetooth LE | ||||
| 標準電波到達距離 | 見通し距離 30 m (但し周囲の状況により距離が短くなることがあります) |
||||
| 接続可能台数 | LINK-BT1 1台に対して OAM-EXPLORER 1台 ※OAM-EXPLORER 1台に対して LINK-BT1 最大5台まで接続可 |
||||
| 出力 | リレー接点 1a（無電圧） AC 100V 0.5A 以内（抵抗負荷）/ DC 30V 0.5A（抵抗負荷） |
||||
| 設定項目 * | 出力選択 | 起動出力 / 補助出力 / その他出力 | |||
| 出力接点 | N.O. / N.C. | ||||
| 出力保持時間 | 無効 / 2秒 / 5秒 / 10秒 / 20秒 / 30秒 / 1分 / 2分 / 3分 / 4分 | 使用周囲温度 | -20 ～ +55℃ | ||
| 保護等級 | IP65 | ||||
| 質量 | 180 g | 170 g | |||
| 付属品 | 取付ビス×2、取扱説明書×1 | ||||
※ OAM-EXPLORER の設定アプリで設定・変更します。
- 仕様は改良のため予告なく変更することがあります。
- Bluetooth®は、Bluetooth SIG, Inc.が所有する登録商標です。オプテックス株式会社はライセンスに基づいて使用しています。
