車両誘導(中規模施設向け)
各車室に設置された招き灯により、車両を空き車室へ誘導します。
車室単位の機器設置で完結できるため、システムプランニング不要の簡単運用を実現しました。
推奨設置例
駐車までの流れ
できること
設置条件、検知原理、表示範囲
システム構成、配線
招き灯一体型の在車検知センサーのため、コントローラーを必要としません。
各車室にESS-1を設置することで、車両誘導が可能になります。
特長
制御盤が不要
車室単位の機器設置で完結できるため、システムプランニングが不要
センサーと招き灯の一体型
電源投入するだけのスタンドアローン型なので、システム構築が不要
ワンタッチ取付
汎用取付金具により、レースウェイにワンタッチ取付が可能
電源配線のみの簡単施工
コントローラー不要
電源接続だけで運用可能
※推奨ケーブル：0.5sqPEX×6c-5.4
使用機器
仕様

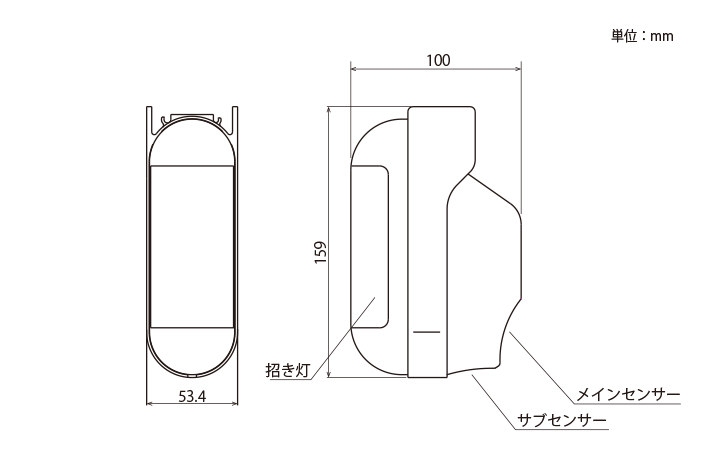

外形寸法図
| 名称 | 招き灯一体型超音波センサー | |
|---|---|---|

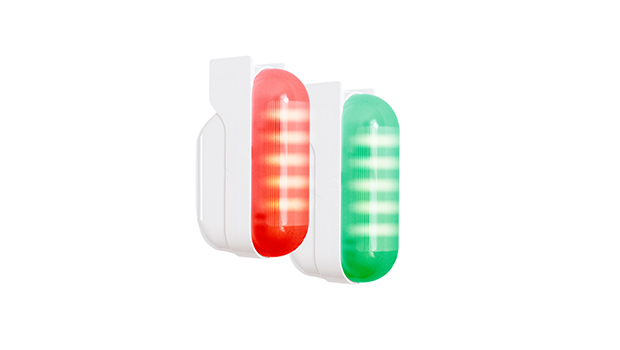

| 型式 | ESS-1 | |
| 電源 | DC24V±10% | |
| 消費電流 | 40mA以下 | |
| 質量 | 約180g | |
| 使用温度範囲 | -20℃～+60℃ | |
| 材質 | 本体/カバー：ABS、レンズ：PC | |
導入事例

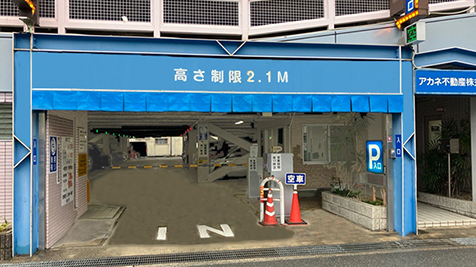

兵庫県 中央モータープール 様
時間貸しと月極が混在する駐車場課題を解決
