出庫注意灯

ST-02シリーズ

出庫注意灯 ST-02シリーズ
  • ST-02T-OP[縦型]
  • ST-02Y-OP[横型]
  • ST-02J-OP[自立タイプ]
  • ST-02T-OP

    オープン価格

  • ST-02Y-OP

    オープン価格

  • ST-02J-OP

    オープン価格

特長

駐車場や事業所の出入口に車両検知センサーを設置し、車両出庫時に通行者へ注意喚起を行う出庫警報システムには、出庫注意灯が欠かせません。
無電圧接点入力への信号入力(N.O.) により、(1)内蔵回転灯(2)「出庫注意」文字点滅(3)ブザー鳴動 が同時動作します。

両面表示

両面表示

両面表示だから、出入口用の両側から見やすくお知らせ

軽量ボディ

軽量ボディ

外装ケースの素材は、軽くて丈夫なアルミ押出材を採用

省エネ・長寿命

省エネ・長寿命

発光部分にはすべてLEDを採用

警告音は最大80dB


ブザー警告音 鳴動イメージ

車両出庫時、最大80dBの警告音が鳴ります。 (ボリューム可変可能)

設置環境にあわせた運用例)
住宅密集地などタイムスイッチとの組合せで、指定時間帯の消音も

消音切替の接点入力にタイムスイッチ(別売市販品)を接続し、夜間は消音にすることができます。
住宅密集地に隣接するような環境でも、近隣へ配慮しながら車両出庫の注意喚起が可能です。

日中 音+光でお知らせ
日中 音+光でお知らせ
夜間 光でお知らせ
夜間 光でお知らせ

壁面・角柱への取付について
(ST-02T-OP、ST-02Y-OP)

  • 注意:取付上限高さを必ずお守りください。GL(地面より) 4000mmが上限です。

壁面設置

  • 固定用アンカーボルト(M10×4本)は付属しておりません。
    お客様にてご用意ください。

角柱設置

  • 角柱はお客様にてご用意ください。
    対応支柱:100mm角 鋼管(推奨規格 JIS G3466 STKR400)


承認図やカタログ、取扱説明書など
詳細資料はこちら

  • 仕 様

  • 外形寸法図

名称 縦型自立タイプ ST-02J-OP 縦型 ST-02T-OP 横型 ST-02Y-OP
形状 箱型、両面表示、防雨構造(IP43)
材質 外装ケース:アルミ押出材
表示部:アクリル板 t3.0
サドル:スチール(ユニクロメッキ)t6.0
支柱:スチール(亜鉛メッキ)t3.8
ベース:スチール(錆止め)t12
外装ケース:アルミ押出材
表示部:アクリル板 t3.0
取付バンド:スチール(100mm角パイプ対応)
設置場所 屋外 地面 屋外 壁面・角柱(100mm角) ※角柱は付属しません。
警告音 「ピーポピーポ」 65~80dB (ボリュームにて調整可)
接点入力 無電圧接点(N.O.) (※ON/OFFスイッチと消音切替の2系統)
ON/OFFスイッチ:接続機器の接点容量 DC12V 134mA以上
消音切換:接続機器の接点容量 DC12V 42mA以上
表示 「出庫注意」は点滅表示(両面表示)
照明 LED回転灯(黄色) LEDモジュール
電源 AC100~200V±10% 50/60Hz
消費電力 16W
質量 約32kg(本体 + 支柱) 約16kg(本体 + 取付バンド)

縦型自立タイプ ST-02J-OP

縦型 ST-02T-OP

横型 ST-02Y-OP

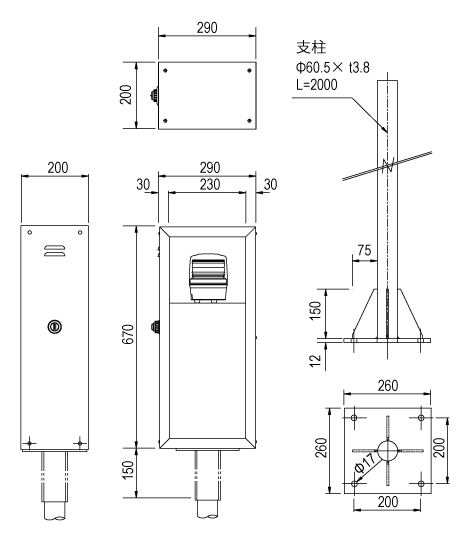

縦型自立タイプ ST-02J-OP
縦型 ST-02T-OP

※単位(mm)
