パッシブセンサ—

VX SHIELDシリーズ

パッシブセンサ— VX SHIELDシリーズ
  • VXS-AM(W)(J)[屋外用 上下2段ワイドエリアモデル]
  • VXS-RAM(W)(J)[屋外用 上下2段ワイドエリアモデル]
  • VXS-AM(W)(J)

    希望小売価格¥24200(税込)

  • VXS-RAM(W)(J)

    希望小売価格¥29700(税込)

特長

上下2段のワイドエリア

誤報を大幅低減させるAND検知ロジック

誤報を大幅低減させるAND検知ロジック

上下の検知エリアに入った場合にだけ警報を出力します。これにより、小動物や草による誤報を大幅に低減します。

アンチマスキング機能

アンチマスキング機能

レンズ表面への塗料の吹き付けや、カバーなどの遮蔽物を検知します。

S.M.D.A.ロジック(Super Multidimensional Analysis)

VX SHIELDは進化したデジタル信号認識ロジック(S.M.D.A.)を搭載しています。検知パターンと環境情報を分析する事で、雨や太陽光のようなノイズ要因と人による侵入を区別する事ができます。

S.M.D.A.ロジック(Super Multidimensional Analysis)

設定・作業性の向上

水平器搭載

水平器搭載

精度の高い取付工事が行えるようにベース部に水平器を搭載しています。

Blue Toutch TM

Blue Toutch TM

ビスや端子台、エリア調整部など設置・設定に関わる箇所を全て青色で統一しています。

自動歩行テストモード

本体カバーを閉じると自動で歩行テストモードを開始します。
これにより、機器設置環境での動作確認をスムーズに行うことができます。この歩行テストモードは、3分後に通常モードに自動で戻るため、手動で設定を戻す必要はありません。

5種類のマスキングシール

  • あらかじめ切り込みが入った状態のマスキングシールを付属しています。

安全性を追求した本体設計

Secure 安全性を追求した本体設計
バックボックスとシャーシが取り外されると作動します。

推奨設置事例

住宅地
住宅地
商業施設
商業施設
事業所
事業所

オプション

RBB-01

バッテリーボックス

RBB-01

希望小売価格¥4,320(税込)

PDFファイル、DXFファイル等のダウンロードはこちら

  • 検知エリア

  • 仕 様

  • 外形寸法図

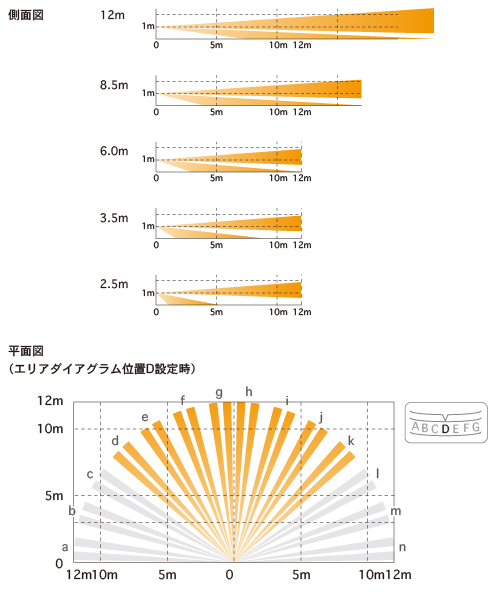

検知エリア図

単位(m)

型  式

VXS-AM(W)(J)

VXS-RAM(W)(J)

検知方式

パッシブインフラレッド方式

パッシブインフラレッド方式

検知エリア

12m 90°

12m 90°

検知可変範囲

2.5~12m(5段階切替)

2.5~12m(5段階切替)

電源電圧

DC 9.5V ~ 18V

DC 3V ~ 9V リチウム電池
または アルカリ電池

消費電流

最大24mA (DC12V時)

10μA(待機時) 4mA(最大時) DC3V時

警報保持時間

2.0±0.1秒

2.0±0.1秒

ウォームアップ時間

約60秒(LED表示灯点滅)

約60秒(LED点滅)

警報出力

DC28V 最大0.1A 「N.C.」
または「N.O.」選択可能 DC10V

最大0.01A 「N.C.」
または「N.O.」選択可能

トラブル出力

N.C. DC28V 最大0.1A

DC10V 最大0.01A 「N.C.」
または「N.O.」選択可能

タンパー出力

N.C. DC28V 最大0.1A
カバーが外された時に作動

個別のタンパー出力は無し。
トラブル出力と兼用

LED表示灯

赤色LED
1:ウォームアップ(点滅)
2:警報出力
3:マスキング検知時(継続点滅)
ディップスイッチで点灯設定の場合、ただし動作確認中は強制点灯

赤色LED
1:ウォームアップ(点滅)
2:アラーム出力
3:マスキング検知時(継続点滅)
ディップスイッチで点灯設定の場合、ただし動作確認中は強制点灯

使用温度範囲

-30℃ ~ 60℃

-20℃ ~ 60℃

使用湿度範囲

最大95%

最大95%

保護等級

IP55

IP55

取付場所

壁付け、またはポール取付け(屋内・屋外)

壁付け、またはポール取付け(屋内・屋外)

取付高さ

0.8 ~ 1.2 m

0.8 ~ 1.2 m

質量

400g

500g

付属品

取付ネジ (4 x 20 mm) x 2、配線スポンジ x3、マスキングシール x3

電源・警報出力コネクター、 トラブル出力コネクター、
取付ネジ(4 x 20 mm)x2、マスキングシール x3

外形寸法図
