プロセーフD OAM-1J

 プロセーフD OAM-1J
  • prosafeD
  • OAM-1J[公共建築協会認定]

広い検出エリアが必要なシーンで。

カラーバリエーション

  • シルバー
    シルバー
  • ブラック
    ブラック
  • 大型スーパー店舗など
  • 工場など

主な特長

  • マイクロ波+近赤外線を組み合わせたハイブリッドセンサー
    OAM-1Jはマイクロウェーブ方式、近赤外線反射方式と異なる検出技術を一台に組み合わせたハイブリッドセンサーです。
  • ドアウェイ機能を搭載
    OAM-1Jはハイブリッドセンサーで業界初(*)となるドアウェイ機能を搭載。高い起動性を持つマイクロウェーブで近づく人を検出し、ドアレール上の人の立ち止まりをドアウェイエリアで検出することで、高い安全性を実現します。
    ※2012年4月オプテックス調べ
  • 空調効率を考えた「ECOモード」
    「ECOモード」搭載により、通行者の方向を判断し、退出時の自動ドア開放時間を減らし空調効率を改善します。
    ※この製品は、国内電波法に基づいた特定小電力機器として認定されています。
    ※この製品を100V仕様でお使いになる場合は、DENGEN-12Vが必要です。 注文時にその旨をお申し付けください。

オプション

防雨カバー(L)

防雨カバー(L)

スペーサー

スペーサー

PDFファイル、DXFファイル等のダウンロードはこちら

  • 検出エリア

  • 仕 様

  • 外形寸法図

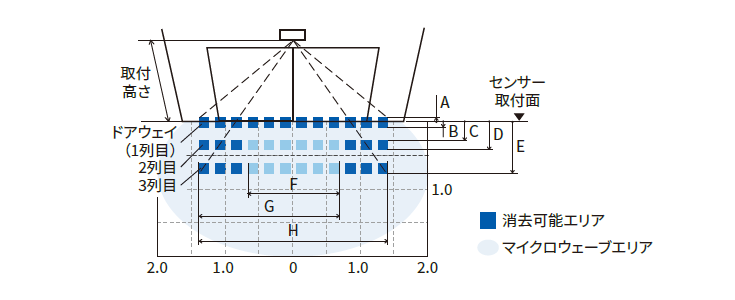

エリア構成
エリア構成

※ 上記のマイクロウェーブエリアはワイド設定です。他に、ナロー設定への変更も可能です。

取付高さ 2000 2200 2500 2700 3000 3500
A 50 60 70 74 80 90
70 80 90 100 110 120
230 250 280 310 340 390
350 390 440 480 530 610
590 650 740 800 890 1030
1210 1330 1510 1630 1810 2110
1860 2050 2320 2510 2790 3250
I 2520 2780 3150 3400 3790 4420

単位(mm)

※ 上記数値は、照射スポットの表記であり、進入スピード、服の色や素材、および床の色や材質により人(物)を検出する位置が異なります。

取付高さ

2.0~3.5m以内

検出方式

近赤外線反射方式、マイクロウェーブ方式

検出エリア可変範囲

近赤外線エリア(2列目基準) : -6°~+6°(無段階)
マイクロウェーブエリア : +25°~+45°(無段階)

電源

AC12~24V(50/60Hz) DC12~30V

消費電力

2.5W/4.0VA以内

動作表示

緑色点灯:待機時
黄色点滅 : 電源投入時10秒間
水色点灯 : 1列目検出時
赤色点滅 : 2列目検出時
赤色点灯 : 3列目検出時
橙色点灯 : マイクロウェーブ検出時

出力1(MW)

リレー接点(N.C/N.O) 50V0.1A以内(抵抗負荷)

出力2(AIR)

リレー接点1c(無電圧) 50V0.1A以内(抵抗負荷)

静止体検出時間

2秒・10秒・30秒・無限

出力保持時間

約0.5秒

使用周囲温度

-20℃~+55℃(結露なきこと)

質量

320g/本体のみ

付属品

配線用コード(2.5m)×1、取付型紙×1、取扱説明書×1、エリア調整用治具×1(出荷時装着)、 取付ビス×2、ナローレンズ×1(製品に内蔵)

DENGEN-12V(Jタイプ専用電源)

入力電圧

AC100/110V(50Hz/60Hz)

出力電圧

DC12V

消費電力

2.5W/9.0VA以内(センサー2台接続時)

最大接続センサー数

2台

出力接点容量

接続センサーの接点容量に依存

出力保持時間

接続センサーの出力保持時間に依存

質量

100g/本体のみ

電源表示

赤色点灯:通電時 消灯:非通電時

付属品

取扱説明書×1、取付ビス(呼び4×12)×2、取付型紙×1

外形寸法図

単位(mm)

DENGEN-12V(Jタイプ専用電源)
DENGEN-12V(Jタイプ専用電源)外形寸法図

単位(mm)
