プロセーフ戸袋センサー

OA-720V(FL)/(FR)

取付高さ：2.0～4.0m以内
検出方式：近赤外線反射方式

カラーバリエーション

戸袋での挟まれや衝突を防⽌
⼾袋での挟まれや衝突を防⽌するために、⼾袋エリアの⼈を検出するためのセンサーです。
⼾袋安全⽤センサーとして最適なエリア設計
左右半分のエリアが消去されており、最⼩３スポットのエリアを構成します。
(FL)...ドア正面に向かって「左側」にエリア照射
(FR)...ドア正面に向かって「右側」にエリア照射
ドア周辺の美観を重視
センサーで⼾袋への侵⼊を検出、ドアに信号を出力します。防護柵を設置する場合に⽐べ、美観を損ねません。
取付⾼さ４ｍまで対応
⾼密度エリアで、⾼所設置時でも安定して⼈や物を検出します。

露出取付キット

ホワイト

PDFファイル、DXFファイル等のダウンロードはこちら

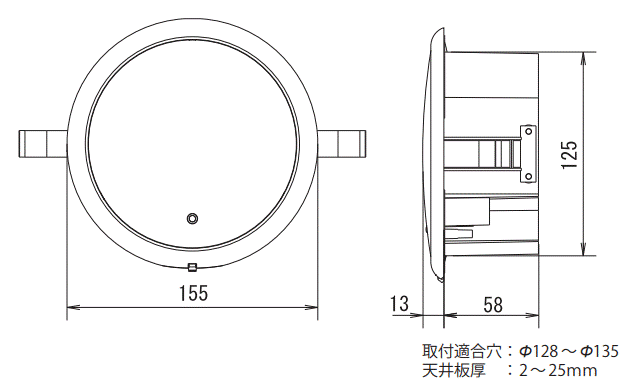

単位（mm）

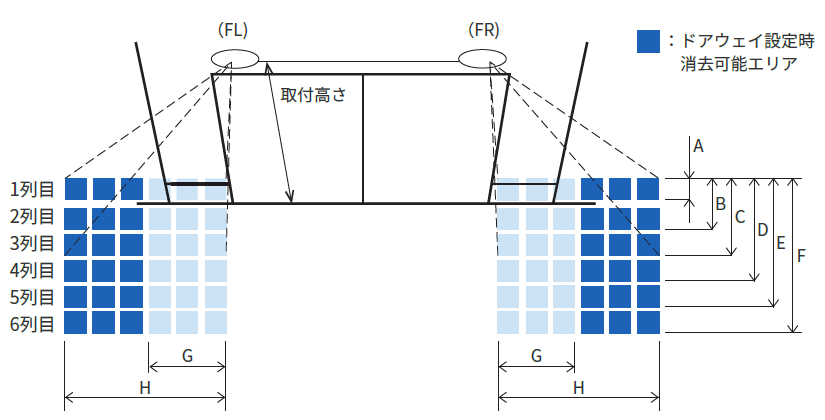

検出エリアイメージ

※ 上記数値は、照射スポットの表記であり、進入スピード、服の色や材質、および床の色や材質により人（物）を検出する位置が異なります。
※ 上記数値は、センサー取付位置がドア面から300mm、ドア側エリア・外側エリアともに標準状態での値です。

型式		OA‐720V(FL)	OA‐720V(FR)
取付高さ		2.0～4.0ｍ以内
検出方式		近赤外線反射方式
検出エリア可変範囲		奥行方向： -15゜～＋10°(無段階) 左右方向：左右各10゜(無段階)
電源		AC/DC12～110V(50/60Hz)
消費電力		2W/5.0VA以内
出力		リレー接点1a(無電圧)　50V 0.１A以内(抵抗負荷)
動作表示灯	ドアウェイ設定	緑色点灯：待機時水色点灯：1列目検出時赤色点灯：2列目検出時橙色点灯：3～6列目検出時
動作表示灯	起動設定	緑色点灯：待機時赤色点灯：1列目検出時橙色点灯：2～6列目検出時
出力保持時間		約0.5秒
応答速度		0.3秒以内
使用周囲温度		-20℃～＋55℃(結露なきこと)
質量		330g/本体のみ
構成部品		本体×1、配線用コード（3m）×1、取扱説明書×1、取付型紙×1

単位（mm）
