プロセーフ戸袋センサー

OA-720CAN(FL)/(FR)

取付高さ：2.0～4.0m以内
検出方式：近赤外線反射方式

カラーバリエーション

戸袋での挟まれや衝突を防⽌
⼾袋での挟まれや衝突を防⽌するために、⼾袋エリアの⼈を検出するためのセンサーです。
⼾袋安全⽤センサーとして最適なエリア設計
左右半分のエリアが消去されており、最⼩１スポットのエリアを構成します。より細かなエリア調整を実現しました。
(FL)...ドア正面に向かって「左側」にエリア照射
(FR)...ドア正面に向かって「右側」にエリア照射
ドア周辺の美観を重視
センサーで⼾袋への侵⼊を検出、ドアに信号を出力します。防護柵を設置する場合に⽐べ、美観を損ねません。
取付⾼さ４ｍまで対応
⾼密度エリアで、⾼所設置時でも安定して⼈や物を検出します。

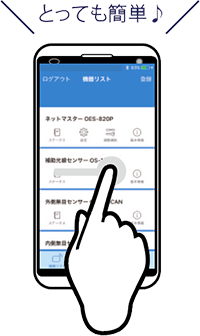

CAN通信で安心。専用アプリでステータスを可視化
CAN通信によりセンサー機能のモニタリング。いち早く異常を発見できるので、トラブルを未然に防ぐことが可能です。また専用アプリで過去のエラー履歴を確認できます。

もっと細やかに、もっとわかりやすく。
スマートデバイス設定機種

本製品には設定時専用アプリが必要です。
専用アプリは無料でご使用いただけますがダウンロードには別途通信料が発生し、お客さまのご負担となります（専用アプリのバージョンアップの際や専用アプリが正常に動作しないことにより再設定などで追加的に発生する通信料を含みます）。専用アプリをインストールしたスマートデバイスの変更、売却、および、携帯電話会社との契約解除等の際には必ず専用アプリは事前に削除してください。不正アプリ・不正プログラムに十分ご注意ください。尚、専用アプリは日本国内に限りご使用ください。

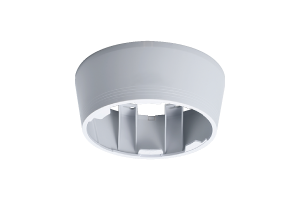

露出取付キット

ホワイト

CANケーブル

メスーメス（0.3m/1.0m/2.0m）、オスーメス（1.0m）

終端抵抗 TR-120

PDFファイル、DXFファイル等のダウンロードはこちら

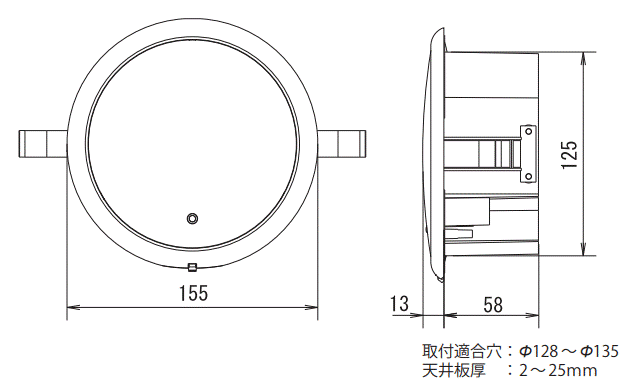

単位（mm）

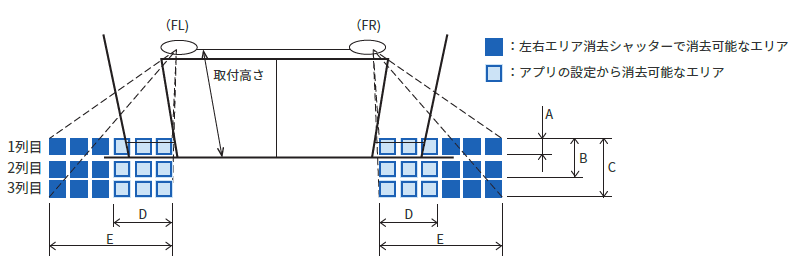

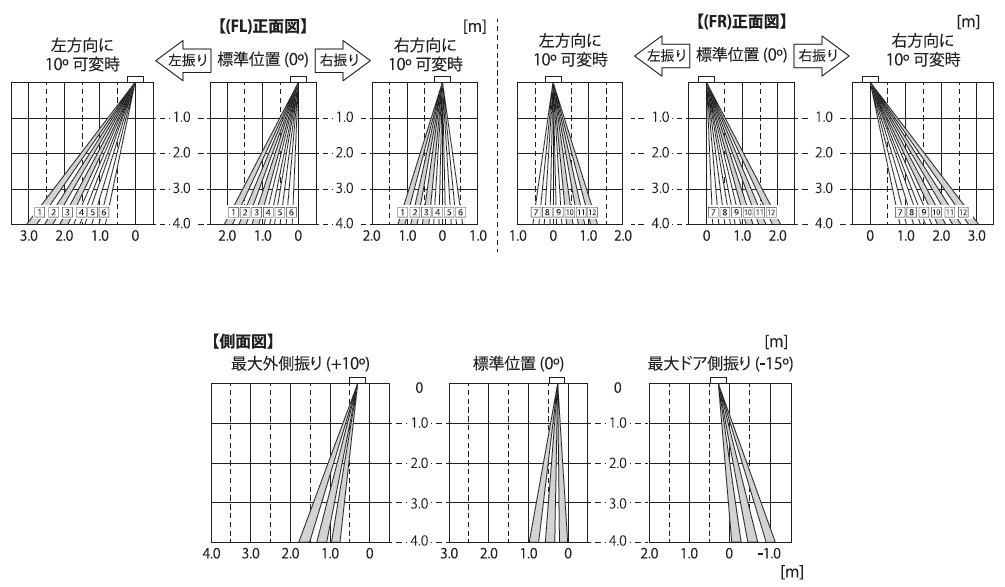

検出エリアイメージ

※ 上記数値は、照射スポットの表記であり、進入スピード、服の色や材質、および床の色や材質により人（物）を検出する位置が異なります。
※ 上記数値は、センサー取付位置がドア面から300mm、ドア側エリア・外側エリアともに標準状態での値です。

型式		OA‐720CAN(FL)	OA‐720CAN(FR)
取付高さ		2.0～4.0ｍ以内
検出方式		近赤外線反射方式
検出エリア可変範囲		奥行方向： -12゜～0°(無段階) 左右方向：＋20゜～＋38°(無段階)
電源		DC12～24V
消費電力		1.5W以内
出力		CAN通信(CAN Hight、CAN Low)
動作表示灯	ドアウェイ設定	青色点灯：待機時水色点灯：1列目検出時赤色点灯：2列目検出時橙色点灯：3列目検出時
動作表示灯	起動設定	青色点灯：待機時赤色点灯：1列目検出時橙色点灯：2～3列目検出時
出力保持時間		約0.5秒
応答速度		0.3秒以内
使用周囲温度		-20℃～＋55℃
使用周囲湿度		90%以下(結露なきこと)
保護等級		IP30
ESPE		タイプ2
パフォーマンスレベル		d
カテゴリ		2
質量		330g/本体のみ
構成部品		本体×1、配線用コード（0.5m）×1、取扱説明書×1、取付型紙×1

単位（mm）
