LWSシリーズ専用 送信機
LWS-T515
- LWS-T515
-
LWS-T515
オープン価格
広大な敷地内で警戒を求められる、大規模施設に最適。
屋外にも設置できる防雨構造。
特長
通信方式にLoRaⓇを採用し、電波到達距離3km※を実現。
エネルギー関連施設や工場、学校法人、病院など敷地面積の広い大型規模の施設に最適です。ワイヤレスのため、レイアウト変更時にもセンサーの増設や移設を簡単に行うことができます。
※ 送信機：地上高1.5m 設置、受信機：地上高3.0m 設置の場合。
あくまでも見通し距離であり、設置高さや設置環境により電波の到達距離が短くなる場合があります。

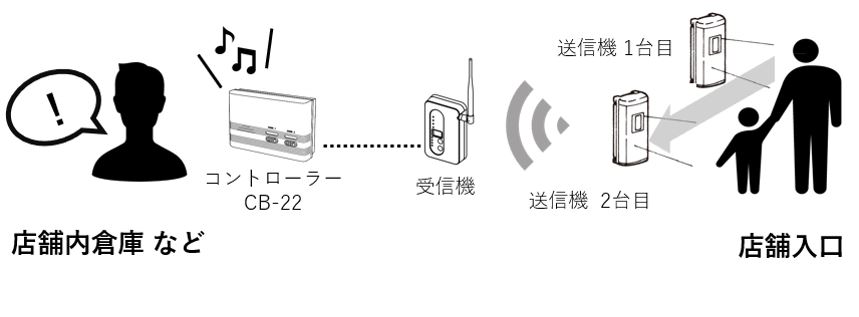

方向判別機能で来客報知センサーに
1台目の送信機で検知後、2台目の送信機が検知した時のみ警報を出力する「方向判別機能」を搭載。方向判別による来客報知用途に最適です。
※ 来客報知として使用する場合、別途チャイムが必要です。
送信機（LWS-T515）は電池駆動のワイヤレス。手軽に追加設置も。
電源が取れない場所への警戒システムの追加設置や、頻繁にレイアウト変更を行う場所の監視・警戒に。
ACK（アンサーバック）機能を搭載。送受信機間の通信信頼性がアップ。
ACK受信表示機能により、受信機が正常に受信したことを送信機で確認することができます。
これにより機器設置時の施工効率が大幅アップします。
- スーパーバイズド（定時通信）機能
- 感度切換：4段階（SH・H・M・L）
- 壁面取付、天井取付の両対応（ナローエリア、スポットエリア切換）
- 屋内外設置可（防雨構造）
- 電池寿命 約8年（1日100回送信時）
旧モデルS-TD5との互換性について
本製品は旧モデルS-TD5と使用する周波数が異なるため、互換性はございません。

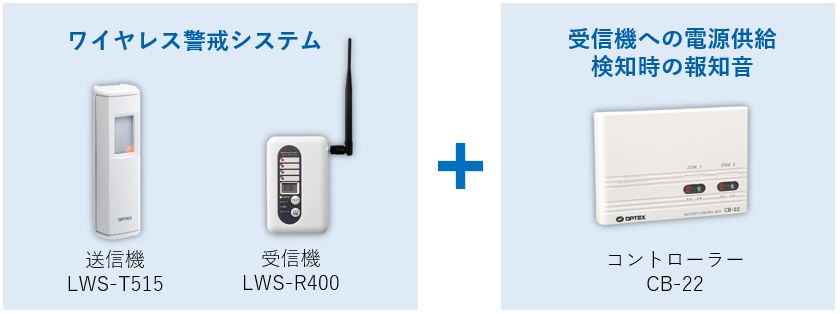

来客報知用途には、以下の製品を組み合わせることでご使用いただけます。
・LWS-R400（受信機）
・LWS-T515（送信機）
・CB-22（チャイム機能付きのコントローラー）
新システム/旧システム 主要機能比較はこちらをご参照ください。
適合機種
オプション
検知エリア
仕様

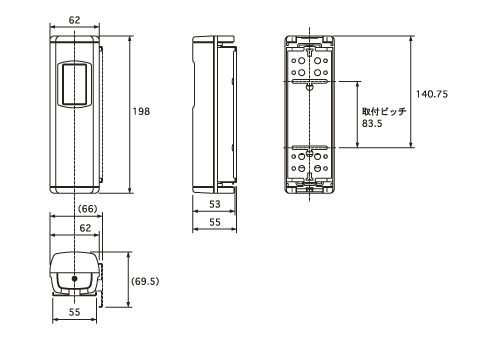

外形寸法図

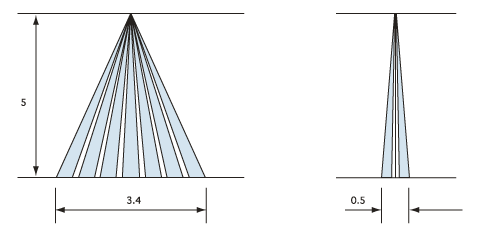

天井取付時
左：平面図
右：側面図

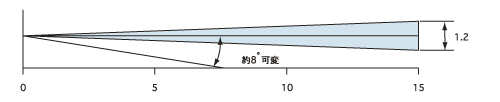

壁面取付時
平面図
| パッシブセンサー送信機 | ||
|---|---|---|
| 型式 | LWS-T515 | |
| 検知方法 | パッシブインフラレッド方式 | |
| PIR部 | 最大検知距離 | 5m（スポット）／15m(ナロー)切換 | 感度切替スイッチ | 4段階（SH/H/M/L） |
| 送信機部 | 送信出力 | 20mW |
| 使用周波数帯 | 920MHz帯 | |
| 標準電波到達距離 | 3km（設置環境により変動します） | |
| 送信禁止時間設定スイッチ | 2段階設定切換（3秒/2分） | |
| 設定機能 | ループ（ゾーン）設定スイッチ | 1～4を設定 |
| 受信ループ設定数 | 4ループ | |
| システムコード切替（混信防止） | 7bit 128通り | |
| 動作表示灯 | 無線送信時：赤色点灯 Ack受信時：緑1回点灯 Ack受信失敗時：緑2回点灯 （スイッチにより消灯可能） |
|
| 電源 | リチウム電池：DC3.6V（付属） | |
| 電池寿命 | 約8年（1日100回送信） | |
| 使用温度範囲 | -10℃～＋50℃ | |
| 使用場所 | 屋内・屋外（防雨構造） | |
| 重量 | 約370g | |
| 付属品 | 取付ビス 呼び4×L20 2本、リチウム電池3.6V 1個 | |
単位（mm）
|
