屋外用赤外線センサ
高機能モデル
SL-60QDM(J)/100QDM(J)/200QDM(J)
SL-60QDM(J) 希望小売価格 ¥65,000(税抜き)
SL-100QDM(J) 希望小売価格 ¥75,000(税抜き)
SL-200QDM(J) 希望小売価格 ¥95,000(税抜き)
標準モデル
SL-60QDP(J)/100QDP(J)/200QDP(J)
SL-60QDP(J) 希望小売価格 ¥55,000(税抜き)
SL-100QDP(J) 希望小売価格 ¥65,000(税抜き)
SL-200QDP(J) 希望小売価格 ¥85,000(税抜き)
汎用モデル
SL-60QN(J)/100QN(J)/200QN(J)
SL-60QN(J) 希望小売価格 ¥45,000(税抜き)
SL-100QN(J) 希望小売価格 ¥55,000(税抜き)
SL-200QN(J) 希望小売価格 ¥75,000(税抜き)
特 長
仕 様
外形寸法図
端子配列図
オプション
ダウンロード

A.T.P.C(自動投光量調整機能)による高い安定性(SL-QDMのみ)
特許取得済
周囲環境の状況に応じて、自動的に投光量を調整します。これにより、確実な検知と大幅な誤動作の低減が可能となりました。
耐環境性能を向上する3つのフィルターと2重変調(SL-QDM/QDPのみ)
4段ビームで誤動作低減
上下に4段のビームを最適な距離で配置することで、人を確実に検知しつつ鳥や小動物などによる誤動作を低減します。
光軸調整の作業性を向上
照準器(スナイパービューファインダ) により、視認性が従来の約2倍になりました。さらに、本体内部カラーに視認性の高いオレンジ色を採用しました。
 特許取得済
双方向通信により、投光器側でも光軸レベルが確認できます。
(SL-QDMのみ)
光軸調整が工具不要のダイヤル式になりました。
レベルインジケータ、サウンドアシスト機能
レベルインジケータと電子音で光軸レベルを確認することができます。また、ウォークテスト時にも電子音で確認ができます。
自動光軸調整ユニット(別売品:BAU-4)
特許取得済
BAU-4を使用することで、ピーク光量への調整が自動で出来ます。
投・受光器で使用可能
SL-QDM
受光器のみで使用可能
SL-QDP
SL-QN
美観を損ねず、使いやすいスマートデザイン
意匠登録済




※弊社AXシリーズと比較した場合
pege top ↑
仕 様
高機能モデル
型  式 SL-60QDM(J) SL-100QDM(J) SL-200QDM(J)
警戒距離 60m
100m 200m
最大到達距離 600m 1,000m 2,000m
検知方式 4段赤外線遮断検知方式
周波数切替 4チャンネル
電源 DC10.5〜30V/DC3.6V
消費電流
(投光器
+受光器)
警戒時 26mA 30mA
光軸調整時 36mA 43mA
出 力 警報出力 N.C./N.O. DC30V 0.2A(抵抗負荷)
悪環境通報出力 N.C./N.O. DC30V0.2A(抵抗負荷)
タンパ出力 N.C. : DC30V, 0.1A(抵抗負荷)カバーを取れば開
使用環境温度 -35℃〜+60℃
使用環境湿度 95%以下
角度調整範囲 水平方向 ±90°、垂直方向 ±10°
重量 2,500g(投光器+受光器の総重量 付属品除く)
保護構造 IP65
A.T.P.C
(自動投光量調整機能)
2重変調
4段ビーム
スナイパービュー
ファインダ
双方向通信
レベルインジケータ
&サウンドアシスト
標準モデル
型  式 SL-60QDP(J) SL-100QDP(J) SL-200QDP(J)
警戒距離 60m
100m 200m
最大到達距離 600m 1,000m 2,000m
検知方式 4段赤外線遮断検知方式
周波数切替 4チャンネル
電源 DC10.5〜30V
消費電流
(投光器
+受光器)
警戒時 17mA 22mA
光軸調整時 21mA 24mA
出 力 警報出力 N.C./N.O. DC30V 0.2A(抵抗負荷)
悪環境通報出力 N.C./N.O. DC30V0.2A(抵抗負荷)
タンパ出力 N.C. : DC30V, 0.1A(抵抗負荷)カバーを取れば開
使用環境温度 -35℃〜+60℃
使用環境湿度 95%以下
角度調整範囲 水平方向 ±90°、垂直方向 ±10°
重量 2,400g(投光器+受光器の総重量 付属品除く)
保護構造 IP65
A.T.P.C
(自動投光量調整機能)
-
2重変調
4段ビーム
スナイパービュー
ファインダ
双方向通信 -
レベルインジケータ
&サウンドアシスト
○(受光器のみ)
汎用モデル
型  式 SL-60QN(J) SL-100QN(J) SL-200QN(J)
警戒距離 60m
100m 200m
最大到達距離 600m 1,000m 2,000m
検知方式 4段赤外線遮断検知方式
周波数切替 -
電源 DC10.5〜30V
消費電流
(投光器
+受光器)
警戒時 38mA 39mA 40mA
光軸調整時 38mA 39mA 40mA
出 力 警報出力 N.C./N.O. DC30V 0.2A(抵抗負荷)
悪環境通報出力 -
タンパ出力 N.C. : DC30V, 0.1A(抵抗負荷)カバーを取れば開
使用環境温度 -35℃〜+60℃
使用環境湿度 95%以下
角度調整範囲 水平方向 ±90°、垂直方向 ±10°
重量 2,400g(投光器+受光器の総重量 付属品除く)
保護構造 IP65
A.T.P.C
(自動投光量調整機能)
-
2重変調 -
4段ビーム
スナイパービュー
ファインダ
双方向通信 -
レベルインジケータ
&サウンドアシスト
-
pege top ↑

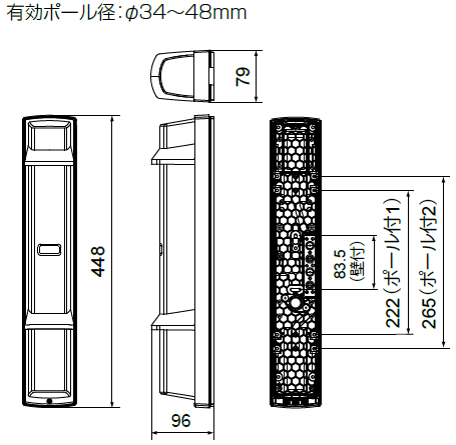

外形寸法図
(単位:mm)
端子配列図
pege top ↑
オプション
鳥除けキャップ ABC-4 ※2個1組
鳥がとまれなくすることで鳥フン害の対策ができると共に、雨や雪の流れ落ちによる誤動作対策にもなります。
バックカバー BC-4 ※2個1組
ポールに取り付けたセンサの裏側をカバーします。
ポールサイドカバー PSC-4
背中合わせで取り付けたセンサの側面をカバーします。
ヒーター HU-3 ※2個1組
に使用する場合は4個2組が必要です。
コンジットブラケット CBR-4
穴径:Φ21mm
自動光軸調整ユニット BAU-4
自動的に光軸を調整します。
SL-QDM :投光器/受光器
SL-QDP :受光器のみ
SL-QN :受光器のみ
